Создание анимации движения трёхмерной сборки в программе SolidWorks - Модель ветряной турбины

Содержание

Введение

Современное проектирование широко опирается на системы автоматизированного проектирования (САПР), которые обеспечивают разработку сложных трехмерных моделей, создание сборок и их визуализацию.
Одним из таких программных комплексов является SolidWorks, который предоставляет широкие возможности для создания 3D-моделей. Визуализация в виде анимации движения сборок становится важным инструментом для проверки функциональности механизмов и представления их работы, что подчеркивает актуальность данной темы.
Целью курсовой работы является создание анимации движения трехмерной сборки в программе SolidWorks.
Для достижения цели поставлены следующие задачи:

• разработка трехмерных моделей деталей;
• создание трехмерной модели сборки;
• выполнение анимации движения сборки.

Объектом исследования является трехмерная сборка, состоящая из нескольких деталей. Предмет изучения включает процесс создания 3D-моделей, их объединение в сборку и визуализацию работы сборки с помощью анимации.

Постановка задачи

Необходимые условия: сборка должна содержать не менее 5 деталей ( в том числе стандартных изделий), хотя бы одна из которых должна быть движимой.
Выбранный объект: модель ветреной турбины, так как он состоит из 6 различных деталей и подвижных лопаток.

План работы

• · Сбор информации о выбранном механизме
• · Создание трехмерных моделей деталей
• · Создание трехмерных моделей сборки, узлов и механизмов
• · Разработка анимационного ролика сборки механизма
• · Создание проектной документации

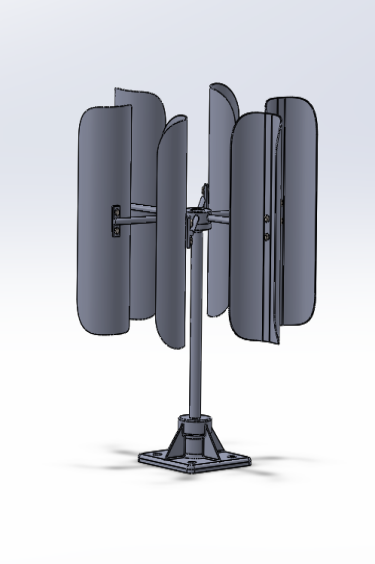

Сборка
