Курсовая работа: Мобильный стенд измерения уровня инсоляции

«Системы автоматического управления технологическим оборудованием»

на тему:

«Мобильный стенд измерения уровня инсоляции»

Москва, 2014г

Аннотация

Курсовой проект содержит 5 графических листов, выполненных в программе Autcad 2012. Расчетно-пояснительная записка выполнена в Microsoft Word 2010, содержит 30 листов и 33 рисунка. В проекте разработана система автоматического управления мобильным стендом измерения уровня инсоляции.

1-ой и 2-ий листы содержат комплексную принципиальную схему: исполнительный механизм и функциональную схему с указанием всех энергетических и управляющих сигналов и перечнем всех элементов.

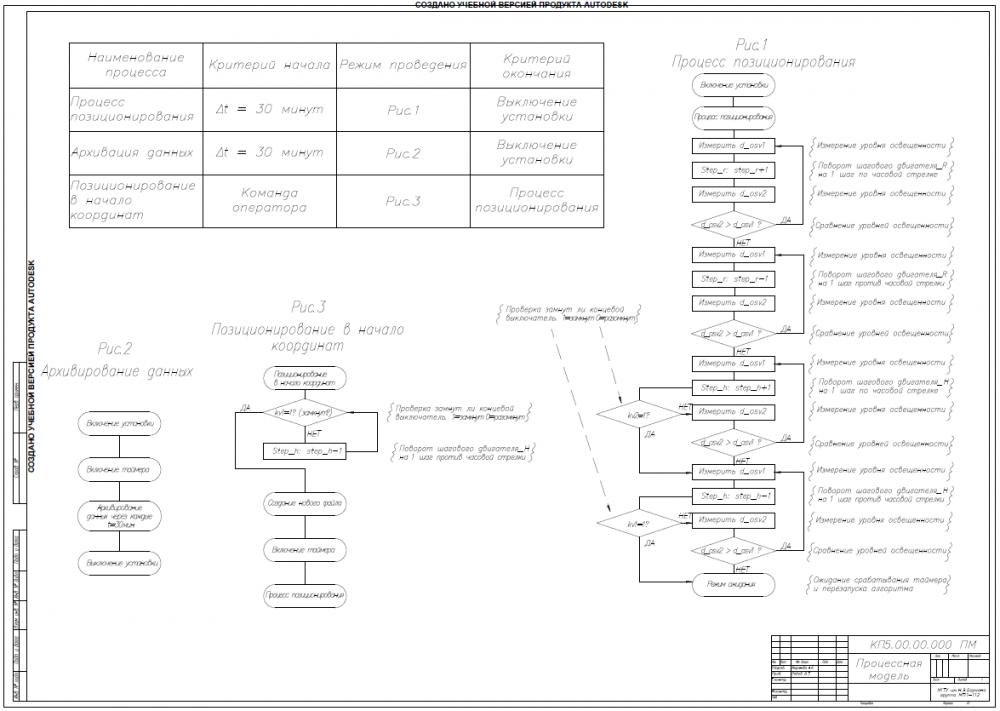

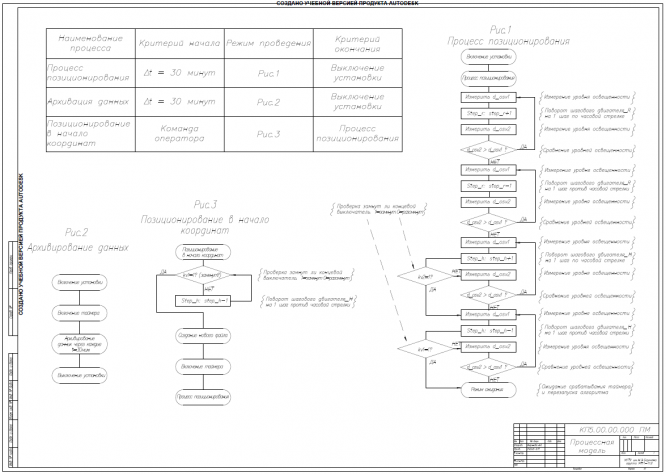

3-ий лист содержит алгоритмы работы установки.

На 4-ом листе представлен драйвер управления шаговыми двигателями.

На 5-ом листе представлен интерфейс программы управления установкой.

Оглавление

Введение. 4

1. Описание комплексной принципиальной схемы.. 5

2.1 Общий вид и элементы.. 5

2.2 Описание интерфейсов установки. 14

2. Описание процессной модели. 14

3. Драйвер шагового двигателя. 16

4. Модуль «Архиватор» (Archiver) 17

Заключение. 29

Список использованной литературы.. 30

Введение

Основной целью курсового проектирования является закрепление знаний, полученных при изучении дисциплины САУ, применение их на практике в процессе разработки документации САУ мобильного стенда измерения уровня инсоляции. Поставлена задача разработки максимально эффективной САУ с учетом особенностей установки.

Установка относится к установкам периодического действия и предназначена для проведения экспериментов, направленных на обоснование эффективности использования солнечной энергии в условиях Московского региона.

• Описание комплексной принципиальной схемы

2.1 Общий вид и элементы

Мобильный стенд предназначен для измерения уровня инсоляции. Установка состоит из солнечной панели, привода, и системы автоматического управления, которая управляет приводом и с помощью датчиков тока архивирует показания, поступающие с солнечной панели.

Общий вид установки представлен на рис. 1.

1 – датчик освещения, 2 – солнечная панель, 3 – привод движения, 4 – приборная панель (ПЛК, датчики тока, инвертор).

Рисунок 1 – Общий вид установки

На листе с комплексной принципиальной схемой расположен исполнительный механизм, состоящий из двух приводов. Основы приводов составляют шаговые двигатели. Один шаговый двигатель поворачивает панель вокруг своей оси (шаговый двигатель_R), второй шаговый двигатель понимает один край панели, тем самым меняя ее угол наклона к горизонту (шаговый двигатель_H) . Таким образом осуществляется система «слежения за солнцем» (описание процессной модели см. п.3).
