На тему: «Установка облуживания индием корпусов ЭОП »

Москва 2012 г.

Содержание

1.... Техническое задание. 3

2.... Реферат. 4

3.... Введение. Описание интерфейсов установки. 5

4.... Описание процессной модели. 7

5. Описание комплексной принципиальной схемы. Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов. 12

6. Компоненты.. 14

7. Расчет и описание принципиальной электрической схемы.. 34

8. Заключение. 35

9.... Список использованных источников. 36

• Техническое задание

ЗАДАНИЕ

на курсовой проект по системам автоматического управления оборудования электронных технологий.

Тема проекта: «Установка облуживания индием корпусов ЭОП »

• Проработать описание работы машины, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.
• Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.
• Описать механический, энергетический и информационный интерфейс компонентов машины. Дать техническое задание и техническое предложение на САУ и основные элементы машины.
• Разработать принципиальную электрическую схему элемента САУ или САУ в целом.

Содержание графической части:

Процессная модель машины..................................................1 л.

Комплексная принципиальная схема....................................2 л.

Схема соединений...................................................................1 л.

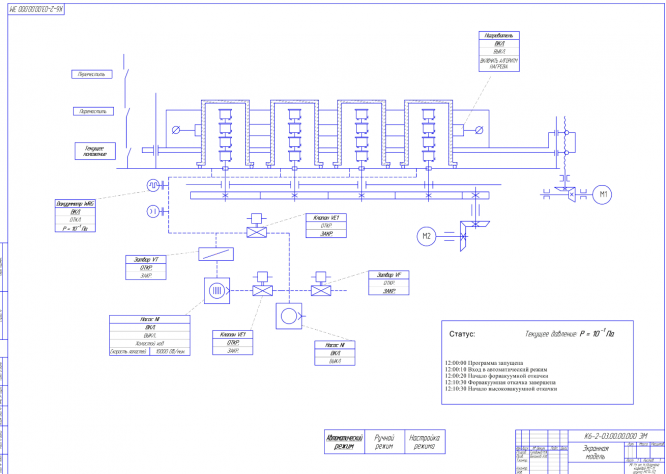

Экранная модель.......................................................................1л

Содержание расчетно-пояснительной записки.

• Введение.
• Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
• Техническое задание и техническое предложение на систему управления машины по приведенной в приложении 1 форме.
• Описание комплексной принципиальной схемы ФС. Обоснование структурно-компоновочного решения, выбор и согласование уровней потоков элементов.
• Документы, сопровождающие комплексную принципиальную схему:
  • перечень элементов ПЭ;
  • перечень потоков и сигналов ПС;
  • технические задания на основные подсистемы и узлы машины ТЗ.
• Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов ОЭ.
• Расчет и описание принципиальной электрической схемы.
• Заключение.

• Реферат

Графические работы в объеме 5 листов выполнены на ПК с помощью программы АСКОН КОМПАС V13. Записка выполнена с использованием программного продукта Microsoft Word.

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ, а также правилами и методами составления технического задания на программное обеспечение САУ.

Задачи проекта состоят в:

1. распределении функций машины между различными компонентами и обоснование этих функций;
2. постановке четких технических заданий перед разработчиками отдельных компонентов;
3. выполнении технической документации на электронные компоненты.

В проекте разработана система управления вакуумной печью для отжига.

Курсовой проект выполнен в следующем объеме: процессная модель (алгоритм работы системы управления установкой); комплексная принципиальная схема (КПС) установки, включающая разработку КПС механической части и КПС систем энергообеспечения и управления; схема соединений; экран монитора персонального компьютера. В расчетно-пояснительной записке приведены необходимые пояснения, описания и отражены принципы построения САУ установки.

• Введение. Описание интерфейсов установки.

Целью данного курсового проекта является разработка системы автоматизированного управления установки облуживания индием корпусов ЭОП.

Рис.1 Установка облуживания индием корпусов ЭОП

Установка (рис.1) предназначена для облуживания корпусов ЭОП 2+, размер которых составляет 30 мм на 15 мм, путем расплавления индия на поверхности облуживаемых деталей. Температура плавления индия составляет 119 ⁰С. Установка рассчитана на эксплуатацию в изолированном помещении. Площадь, занимаемая установкой, 1,27x0,6 м². Питание установки осуществляется переменным током частотой 50 Гц и напряжением 220 В.

Целевой интерфейс.

Установка предназначена для облуживания корпусов электронно-оптических преобразователей.

Механический интерфейс.
