УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ВВОДОВ ВРАЩЕНИЯ В ВАКУУМ»

Москва 2012

Оглавление

Задание. 4

Реферат. 5

Введение. 6

1 Описание установки и ее интерфейсов. 7

2 Процессная модель. 8

2.1 Целевые функции. 8

2.2 Сервисные функции. 9

2.3 Функции коррекции цели. 10

2.4 Программа управления. 10

3 Описание комплексно-принципиальной схемы.. 11

3.1 Перечень сигналов системы управления. 11

3.2 Перечень элементов системы.. 13

4 Информационный поиск элементов САУ и исполнительных механизмов 14

4.1 Элементы САУ.. 14

4.1.1 Контроллер ADAM-5510E/TCP. 14

4.1.2 Универсальный модуль дискретного ввода-вывода ADAM-5050 15

4.1.3 Модуль аналогового ввода ADAM-5017. 16

4.1.4 Контроллер турбомолекулярного насоса TIC.. 17

4.1.4 Блок управление бесколлекторным двигателем BLSD-20. 19

4.2 Элементы вакуумной системы.. 20

4.2.1 Турбомолекулярный насос Edwards EXT75DX.. 20

4.2.2 Спиральный насос Edwards XDS10. 21

4.2.3 Клапаны VAT 26436-QA11. 22

4.2.4 Клапан VAT 26424-KA41. 23

4.2.4 Широкодиапазонный вакуумметр WRG.. 24

4.2.4 Термопарный вакуумметр APG.. 25

4.3 Элементы пневматической системы.. 26

4.3.1 Компрессор Fiac LEONARDO.. 26

4.5 Электродвигатели. 28

4.5.1 Бесколлекторный двигатель FL86BLS71. 28

4.6 Источники питания. 29

4.6.1 Блок питания 48 В Mean well DRT-960-48. 29

4.6.2 Блок питания 24 В Mean well DR-75-24. 29

4.6 Силовое оборудование. 30

4.7.1 Рубильник ABB OT25F4N2. 30

4.7.2 Автоматический выключатель ABB S 203-D 20 NA.. 31

4.7.3 Автоматический выключатель ABB S 203-C 6. 32

4.7.4 Автоматический выключатель ABB S 201-D 8 NA.. 32

4.7.4 Автоматический выключатель ABB S 201-C 3 NA.. 33

4.7.5 Реле ABB CR-P024DC2. 34

4.7.6 Клеммы Conta-Clip ZSRK 2.5. 34

6. Описание принципиальной электрической схемы.. 35

Заключение. 36

Список использованной литературы.. 37

Реферат

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ, а также правилами и методами составления технического задания на программное обеспечение САУ.

Курсовой проект содержит 5 графических листов, выполненных в пакете Autodesk AutoCAD 2012. Записка по проекту объёмом 37 страниц машинописного текста, выполнена в программе Microsoft Word 2010. Отчёт содержит введение; шесть основных разделов, содержащих 24 рисунка, 5 таблиц; заключение и список использованных источников.

1-й лист (ПМ) содержит процессную модель работы САУ.

2-й и 3-й листы (ФС) содержат комбинированную функциональную схему установки с указанием всех энергетических и управляющих сигналов.

На 4-ом листе (ЭЗ) представлена принципиальная электрическая схема соединений САУ.

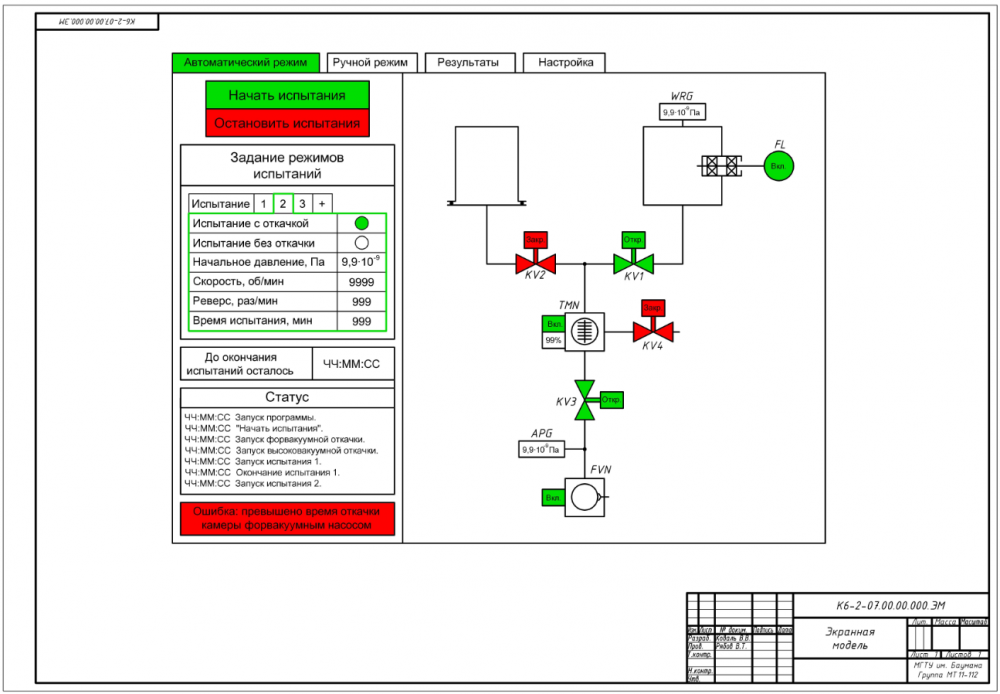

На 5-ом листе (ЭМ) приставлена экранная модель управляющей программы.

Ключевые слова:

ВАКУУМНАЯ УСТАНОВКА, ВВОД ВРАЩЕНИЯ, СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ, КОНТРОЛЛЕР.

Введение

Автоматизация производства – это процесс в развитии машинного производства, при котором функции управления и контроля, ранее выполнявшиеся человеком, передаются приборам и автоматическим устройствам. Автоматизация производства - это основа развития современной промышленности, генеральное направление технического прогресса. Его целью является повышение эффективности труда, улучшение качества выпускаемой продукции, создание условий для оптимального использования всех ресурсов производства. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

В настоящее время все больше и больше технологических процессов производятся в вакууме. Это обусловлено возросшими требованиями к качеству, чистоте, точности изделий. Многие из технологических процессов требуют различных перемещений заготовки в вакуумной камере. Сложность их реализации заключается в невозможности размещения электродвигателей в вакууме. При работе они выделяют большое количество газов и мелких частиц, что приводит к невозможности получения высокого вакуума. Кроме того электродвигатели выделяют тепло, которое в обычных условиях поглощается окружающей средой, а вакууме это невозможно. Эти проблемы решаются путем помещения электродвигателя вне вакуумной камеры и использованием ввода вращения в вакуум.

Вводы движения в вакуум предназначены для привода узлов и механизмов в вакуумных камерах исследовательского, аналитического и технологического оборудования, как с масляными средствами получения вакуума, так и безмасляными. Основными характеристиками вводов вращения являются: рабочее давление и температура, поток газонатекания.
