на тему: «Установка двухстороннего вакуумного ламинирования

заготовок печатных плат горячими валками»

Расчётно-пояснительная записка

ЗАДАНИЕ

на курсовой проект по курсу «Основы проектирования систем автоматического управления оборудования электронных технологий».

Тема проекта: «Установка двухстороннего вакуумного ламинирования заготовок печатных плат горячими валками»

1. Проработать описание работы машины, выбрать и обосновать состав его основных целевых функций, сервисных функций, функций коррекции цели.

2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками.

3. Описать механический, энергетический и информационный интерфейс компонентов машины. Дать техническое задание и техническое предложение на САУ и основные элементы машины.

4. Разработать принципиальную электрическую схему элемента САУ или САУ в целом.

Содержание графической части.

1. Процессная модель машины..................................................1 л.
2. Комплексная принципиальная схема....................................2 л.
3. Принципиальная электрическая схема..................................1 л.

Содержание расчетно-пояснительной записки.

1. Введение. Описание целевого, механического и энергетического интерфейса спроектированной технологической машины.
2. Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
3. Техническое задание и техническое предложение на систему управления машины по приведенной в Приложении 1 форме.
4. Описание комплексной принципиальной схемы ФС. Обоснование структурно-компоновочного решения, выбор и согласование уровней потоков элементов.
5. Документы, сопровождающие комплексную принципиальную схему:
6. перечень элементов ПЭ;
7. перечень потоков и сигналов ПС;
8. технические задания на основные подсистемы и узлы машины ТЗ.
9. Информационный поиск датчиков и исполнительных элементов машины и ее САУ, описание целевого, механического, энергетического и информационного интерфейса этих элементов ОЭ.
10. Расчет и описание принципиальной электрической схемы.
11. Заключение.

Реферат

к курсовому проекту по курсу

«Основы проектирования систем автоматического управления оборудования электронных технологий»

30 страниц, 18 рисунков, 14 таблиц

Целью настоящего курсового проектирования является овладение навыками, методами и средствами разработок компонентов оборудования системы автоматического управления (САУ) разрабатываемой установки, а также правилами и методами составления технического задания на программное обеспечение САУ.

Основными задачами проектирования являются:

• Определение основных функций машины и обоснованное распределение их исполнения между различными компонентами САУ;
• Постановка технических заданий перед разработчиками отдельных компонентов САУ;
• Выполнение технической документации на электронные компоненты САУ.

В ходе курсового проектирования была разработана САУ установкой ламинирования заготовок печатных плат. Были выполнены следующие задачи:

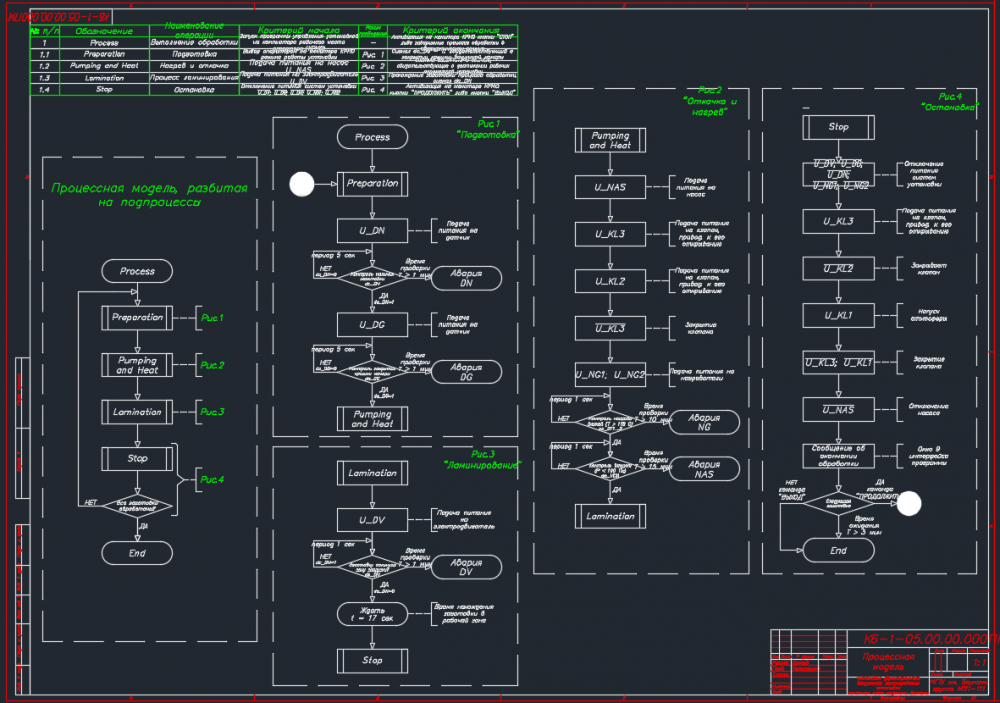

• Процессная модель (ПМ) - алгоритм работы системы управления установкой;
• Комплексная принципиальная схема (КПС) (или функциональная схема, ФС) установки, включающая разработку КПС исполнительной части установки, а также КПС систем энергообеспечения и управления; схема соединений; внешний вид экран монитора человеко-машинного интерфейса установки;
• Принципиальная электрическая схема (ЭЗ). Соединение всех основных элементов САУ; техническая документация на элементы САУ.

Графические работы в объеме четырёх листов формата A1 выполнены с использованием программы AutoCAD 2007. В расчетно-пояснительной записке приведены необходимые пояснения, описания и отражены принципы построения САУ установки. Пояснительная записка к курсовому проекту выполнена в программе Microsoft Word 2007. Записка содержит следующие разделы: введение, пять основных глав, заключение и список использованных источников из трёх пунктов.

Содержание

Реферат. 3

Содержание. 4

Введение. 6

1. Процессная модель проектируемого оборудования. 8

1.1 Описание процессной модели. 8

1.2 Деление технологического процесса на подпроцессы.. 9

1.3 Выбор функций системы.. 10

2.Комплексная принципиальная схема оборудования. 11

2.1 Описание основных блоков установки. 11

2.2 Программа управления работой установки. 13

2.3 Перечень информационных сигналов. 14

3. Техническое задание на основные подсистемы и узлы.. 15

3.1 Система формирования газоразреженной среды.. 15

3.1.1 Форвакуумный насос. 15

3.1.2 Клапан запорный электромагнитный. 17

3.1.3 Вакуумметр термопарный. 18

3.2. Привод установки. 18

3.2.1 Электродвигатель. 18

3.3 Система нагрева. 19

3.3.1 Ламинирующие валки. 19

3.3.2 Датчик температуры термопарный. 20

3.4 Система безопасности и обслуживающие элементы.. 20

3.4.1 Автоматический выключатель. 20

3.4.2 Тепловое реле защиты от перегрузок. 21

3.4.3 Индуктивные датчики наличия объекта. 22

4. Техническое задание на элементы САУ.. 23

4.1 PC-совместимый программируемый микроконтроллер ADAM серии 5000 23

4.1.1 Базовый блок ADAM-5510. 23

4.1.2 Модуль ввода-вывода сигналов термометров сопротивления ADAM-5013 24

4.1.3 Модуль дискретного ввода ADAM-5052. 25

4.1.4 Модуль дискретного вывода ADAM-5056. 25

4.2 Источник питания. 26

4.2.1 Источник питания. 26

4.2.2 Монтажная стойка для источников питания. 27

5. Вспомогательные элементы.. 28

5.1 Шкаф 19". 28

Заключение. 29

Список использованных источников. 30

Введение

Описание целевого, механического и энергетического интерфейса спроектированной технологической машины

Установка двухстороннего вакуумного ламинирования предназначена для нанесения на заготовки печатных плат сухого пленочного фоторезиста.

Фоторезист имеет трехслойную структуру с фоточувствительным материалом, расположенным между защитной покровной пленкой и разделительным листом из полиофелина (рис. 1). Покрытие из полиофелиновой пленки выполняет три ключевые функции. Оно защищает фоторезист при погрузочно-разгрузочных операциях, предотвращает его прилипание к фотошаблону во время контактной печати и выполняет роль кислородного барьера при экспонировании.
