Курсовая работа: Разработка системы автоматического управления установки травления погружного типа

«Разработка системы автоматического управления установки травления погружного типа »

Расчетно-пояснительная записка

Москва 2010 год.

Содержание.

Реферат.

Графические работы в объеме 4 листов выполнены на ПК с помощью программы АСКОН КОМПАС V12. Записка выполнена с использованием программного продукта Microsoft Word 2007.

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ, а также правилами и методами составления технического задания на программное обеспечение САУ.

Задачи проекта состоят в:

• распределении функций машины между различными компонентами и обоснование этих функций;
• постановке четких технических заданий перед разработчиками отдельных компонентов;
• выполнении технической документации на электронные компоненты.

В проекте разработана система автоматического управления установки травления погружного типа. Курсовой проект выполнен в следующем объеме:

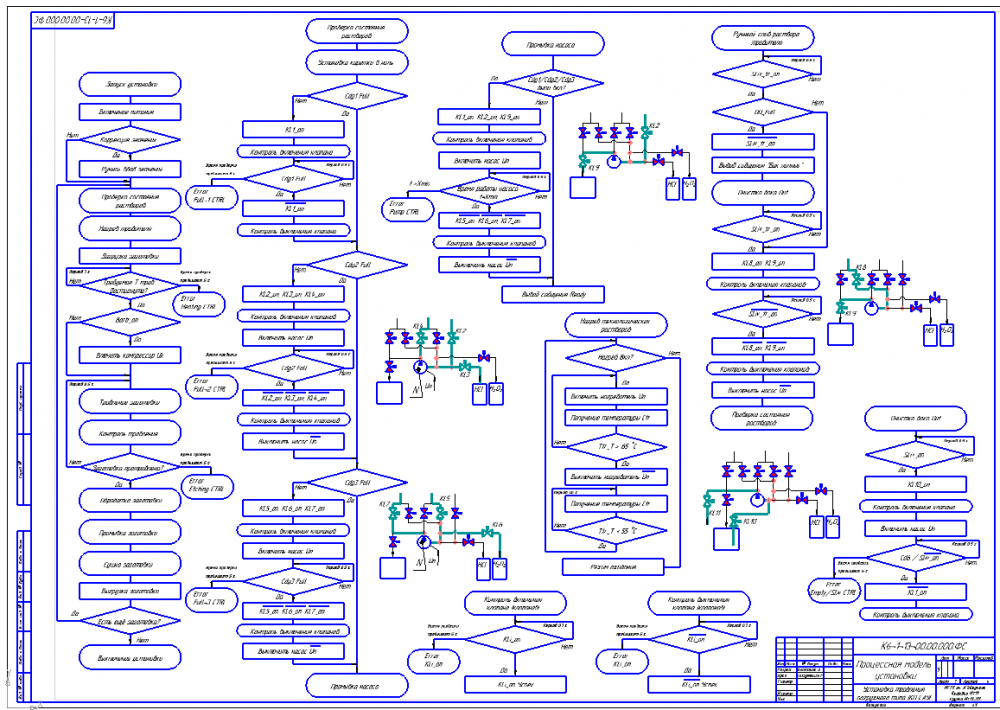

• процессная модель (алгоритм работы системы управления установкой);
• комплексная принципиальная схема (КПС) установки, включающая разработку КПС механической части и КПС систем энергообеспечения и управления; схема соединений; экран монитора персонального компьютера.
• Принципиальная электрическая схема. Соединение всех основных элементов САУ

В расчетно-пояснительной записке приведены необходимые пояснения, описания и отражены принципы построения САУ установки.

Введение.

Автоматизация производства является одним из основных факторов современной научно-технической революции, открывающей перед человечеством беспрецедентные возможности преобразования природы, создания огромных материальных богатств, умножения творческих способностей человека.

Производственное оборудование становится всё более автоматизированным во многих сферах его применения. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

Перед началом проекта необходимо:

• внимательно изучить и продумать все возможные варианты применения САУ в данной конструкции и выбрать оптимальный из этих вариантов, как по цене, так и по сложности изготовления и эксплуатации;
• обеспечить проектируемое оборудование более высоким сроком службы, то есть, чтобы его физическое и моральное старение настало как можно позже.

Процессы травления, являются неотъемлемой частью производства ПП и от качества их выполнения в значительной степени зависит производство изделий в целом.

В результате травления происходит удаление медного токопроводящего покрытия и вскрытие стеклотекстолитового основания печатной платы. Однако на практике получить проектный размер проводника не удается, так как имеет место процесс бокового подтрава. При протекании этого процесса, боковые стенки проводника стравливаются, теряется исходная геометрия, вследствие чего, параметры, заложенные на этапе проектирования ПП не будут соблюдены.

К качеству травления предъявляют повышенные требования и можно сказать, что именно травление – одна из важнейших операций в процессе изготовления ПП.

Травление производиться в несколько этапов. После установки заготовки в корзину заготовка совершая вертикальные возвратно-поступательные движения поммещается в раствор травителя, FeCl3 или CuCl, далее заготовка перемещаетс в ванну со слабоконцентрируемым раствором HCl, после его следует трехкаскадная промывка заготовки в ваннах с водой.

• 1 ванна травления (нагревателями на 500Вт);
• 1 ванна обработки;
• 3 ванны промывки.

Кроме того установка травления должна обладать следующими характеристиками:

• Малые габаритные размеры
• Высокая производительность
• Низкая стоимость
• Универсальность
• Простота наладки
• Автоматизация процесса.
