Курсовая работа: Установка активирования нераспыляемых газопоглотителей ЭЛТ

ТЕМА ПРОЕКТА:

УСТАНОВКА АКТИВИРОВАНИЯ НЕРАСПЫЛЯЕМЫХ ГАЗОПОГЛОТИТЕЛЕЙ

ЭЛЕКТРОННО-ЛУЧЕВЫХ ТРУБОК.

МОСКВА

2000

Содержание

Стр.

Реферат……………………………………………………………………….. 3

1. Введение……………………………………………………………….………4

2. Описание процессной модели………………………………………….…….5

Таблица процессов……………………………………………...……………5

2.1 Деление технологии на процессы…………………………..……..……6

2.2 Выбор сервисных процессов………………………………...……….….7

2.3 Алгоритм работы установки……………………………….……………7

3. Комплексная принципиальная схема………………………………..………8

4. Техническое задание на элементы и узлы машины…………………….…11

5. Расчёт и описание схемы блока контроля датчиков….……………….....14

5.1 Расчет схемы……………………………………………….…...……14

6. Заключение……………………………………………………….…………16

Список используемой литературы………………………….……….………..17

1. Реферат

В данном курсовом проекте рассмотрена система автоматизированного управления установкой активирования нераспыляемых газопоглотителей электронно лучевых трубок.

Рассмотрены основные узлы САУ и проведен расчет и проектирование системы управления активированием.

Проект выполнен в объеме 4 листов и расчетно-пояснительной записки. На первом листе показана принципиальная схема установки и таблица сигналов. На втором и третьем листе проекта приведена комплексная принципиальная схема установки. На четвертом листе показана электрическая принципиальная схема контроллера.

• Введение

В настоящее время все большее число производств переходит на использование автоматизированного и автоматического оборудования. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.

Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.

В итоге для упрощения работы оператора и повышения производительности предложен вариант полуавтоматизированной установки с дополнительными сервисными функциями вместо существующей установки с ручным управлением.

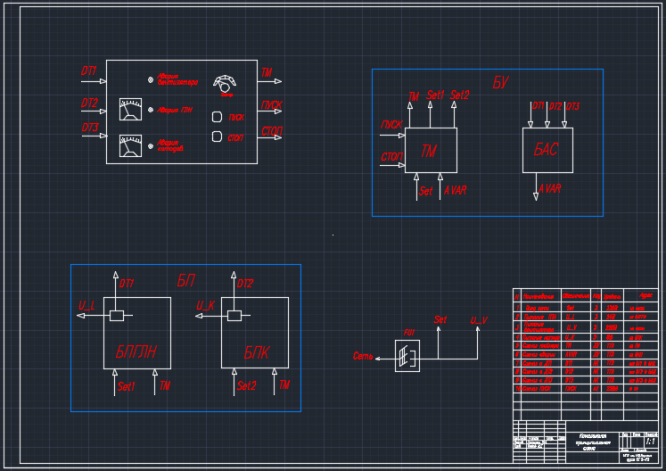

Курсовой проект выполнен в объеме 4-х листов А3 и расчетно-пояснительной записки. На первом листе приведены автоматный граф работы установки, циклограмма работы установки и таблица процессов. На втором и третьем листах - комплексная принципиальная схема установки - механика, энергообеспечение, системы автоматического и ручного управления. На четвертом листе – электрическая схема управления. В расчетно-пояснительной записке приведены необходимые пояснения и расчеты, отражены принципы построения СУ установки, даны описания листов проекта.
