ДЗ: Разработка цифрового автомата
-66%
Описание
ВВЕДЕНИЕ

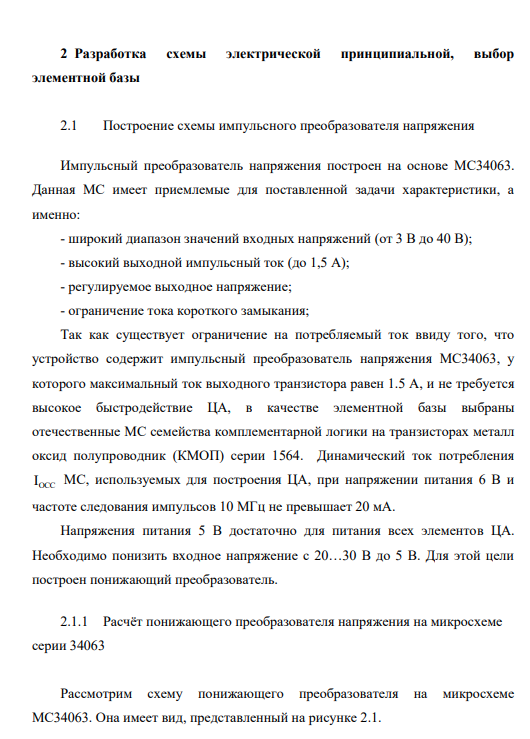

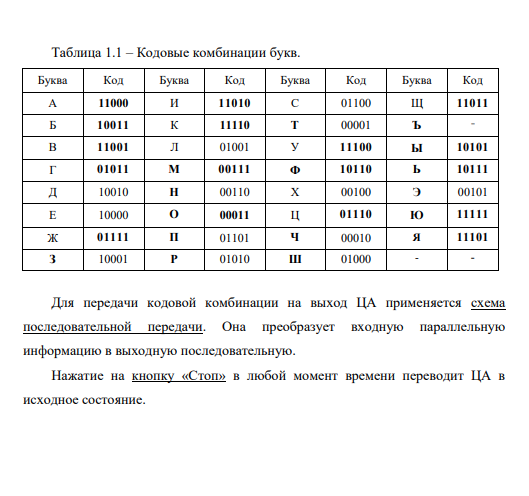

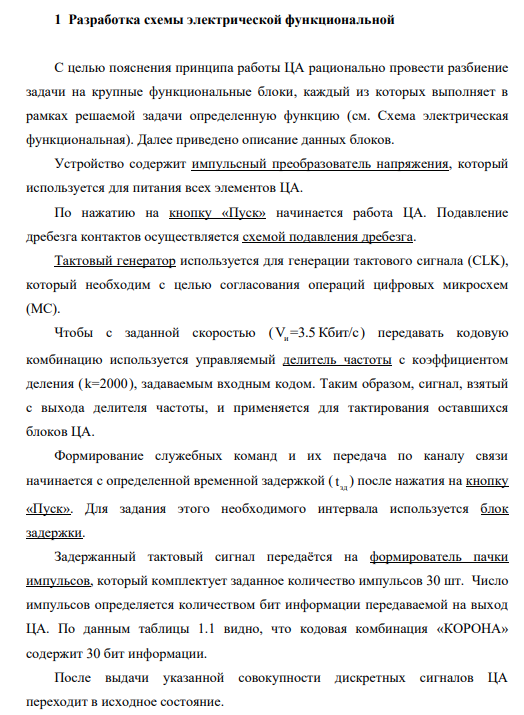

В данной работе разрабатывается цифровой автомат (ЦА), строится его принципиальная схема, а также производится расчёт параметров полученного цифрового устройства. Цифровой автомат должен обеспечить выполнение следующих функций: - формирование кодовой комбинации в определенной последовательности для последующей передачи её по каналу связи. В качестве кодовой комбинации приведено шестибуквенное слово «КОРОНА», которое интерпретируется как служебная команда или пароль; - скорость передачи информации цифровым автоматом Vи равна 3.5 Кбит/с; - формирование служебных команд и их передача по каналу связи начинается с определенной временной задержкой ( зд t = 14 мс ) после нажатия на кнопку «Пуск»; - после формирования и выдачи указанной совокупности дискретных сигналов с определенной скоростью или нажатия на кнопку «Стоп» в любой момент времени ЦА должен перейти в исходное состояние. Также устройство должно содержать импульсный преобразователь напряжения на основе микросхемы MC34063 (или ее аналога) для питания всех элементов ЦА. Диапазон входного напряжения питания всего ЦА Uвх 20…30
![]()
![]()
![]()
В данной работе разрабатывается цифровой автомат (ЦА), строится его принципиальная схема, а также производится расчёт параметров полученного цифрового устройства. Цифровой автомат должен обеспечить выполнение следующих функций: - формирование кодовой комбинации в определенной последовательности для последующей передачи её по каналу связи. В качестве кодовой комбинации приведено шестибуквенное слово «КОРОНА», которое интерпретируется как служебная команда или пароль; - скорость передачи информации цифровым автоматом Vи равна 3.5 Кбит/с; - формирование служебных команд и их передача по каналу связи начинается с определенной временной задержкой ( зд t = 14 мс ) после нажатия на кнопку «Пуск»; - после формирования и выдачи указанной совокупности дискретных сигналов с определенной скоростью или нажатия на кнопку «Стоп» в любой момент времени ЦА должен перейти в исходное состояние. Также устройство должно содержать импульсный преобразователь напряжения на основе микросхемы MC34063 (или ее аналога) для питания всех элементов ЦА. Диапазон входного напряжения питания всего ЦА Uвх 20…30
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Просмотров
7
Размер
1,97 Mb
Список файлов
Разработка цифрового автомата.pdf
