Курсовая работа: Расчет и проектирование импульсного усилителя вариант 1

Расчет и проектирование импульсного усилителя

Содержание

Введение………………………………………………………………………………………….…..3
Задание…………………………………………………………………………………………….....4

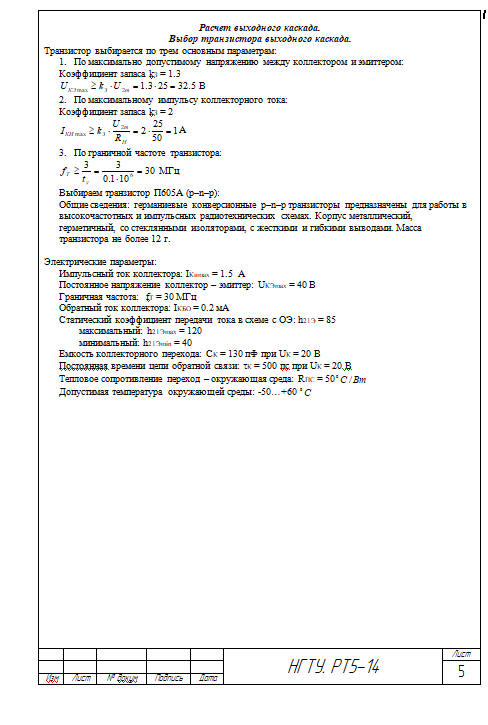

Расчет выходного каскада……………………………………………………………………..…..5
Выбор транзистора выходного каскада……………………………………………………..……5
Выбор режима работы выходного каскада по постоянному току………………………..…….6
Расчет выходного каскада по переменному току……………………………………………..…8
Расчет времени установления выходного каскада…………………………………………..…..8
Расчет элементов стабилизации выходного каскада………………………………………..…...9
Определение входного сопротивления и входной емкости выходного каскада……………..10
Расчет предварительных каскадов……………………………………………………………...11
Выбор транзистора для предварительных каскадов……………………………………………11
Выбор режима работы по постоянному току транзистора предварительного каскада……....11
Определение параметров транзистора в рабочей точке…………………………………….….11
Определение количества предварительных каскадов……………………………………….…13
Время установления и коэффициент усиления каждого из предварительных каскадов….…14
Расчет второго предварительного каскада по постоянному и переменному току…….….14
Расчет элементов стабилизации второго предварительного каскада……………………….…14
Расчет времени установления второго предварительного каскада………………………….…16
Определение входного сопротивления и входной емкости второго предварительного
каскада……………………………………………………………………………………………...17
Расчет первого предварительного каскада по постоянному и переменному току………....17
Определение напряжения и тока на входе второго предварительного каскада…………….…17
Расчет времени установления первого предварительного каскада……………… …………....17
Расчет элементов стабилизации первого предварительного каскада……………………….…18
Определение входного сопротивления и входной емкости первого предварительного
каскада………………………………………………………………………………………….…..19
Расчет входного каскада…………………………………………………………………………...19
Определение напряжения и тока на входе первого предварительного каскада……………….19
Расчет элементов стабилизации входного каскада…………………………………………..…..20
Расчет времени установления входного каскада………………………………………………...22
Определение входного сопротивления и входной емкости входного каскада………………...22
Расчет вспомогательных цепей……………………………………………………………….…..22
Определение суммарных показателей рассчитываемого усилителя………………………....24
Расчет мощностей рассеиваемых на резисторах и напряжений действующих на конденсаторах………………….……………………..………………………………………..……25

Введение

Области использования импульсных усилителей весьма многочисленны. Особенно широко импульсные усилители применяются в радиотехнических устройствах, в системах автоматики и вычислительной техники, в приборах экспериментальной физики и в измерительных приборах.
Проектирование многокаскадного усилителя характеризуется в первую очередью тем, что решение не является однозначным. В связи с этим возникает задача выбора оптимального варианта. При проектировании всегда возникает вопрос между качеством и ценой. Нам необходимо достичь оптимального варианта.
Общей задачей проектирования является отыскание наиболее экономичного решения. Сложность проектирования как раз и заключается в том, чтобы найти это относительно простое решение.
При проектировании усилителя задачу следует рассматривать как частную, подчинив ее общей задаче – выполнению технических требований к усилителю в целом. Поэтому рационально, исходя из общих технических требований, формулировать частные технические требования к отдельным каскадам усилителя или к усилительным секциям и вести их расчет на основании этих частных условий, которые должны находиться в определенной связи друг с другом.

Задание

• 1. Выбор транзистора в выходном каскаде.
• 2. Расчет режима работы выходного каскада по постоянному току.
• 3. Расчет выходного каскада по переменному току: К_ус и время установления.
• 4. Расчет элементов стабилизации выходного каскада.
• 5. Расчет входной емкости и входного сопротивления выходного каскада.
• 6. Выбор транзисторов в предварительном усилителе.
• 7. Определение количества предварительных каскадов.
• 8. Полный расчет предварительных каскадов.
• 9. Расчет входного каскада.
• 10. Расчет вспомогательных цепей (С_р, С_э, корректирующих фильтров в цепях питания).
• 11. Рассчитать величины мощностей, рассеиваемых на резисторах и уровни напряжений на конденсаторах. Выбрать типы этих элементов.
• 12. Проверить рассчитанный усилитель на соответствие его параметров техническому заданию.

Техническое задание

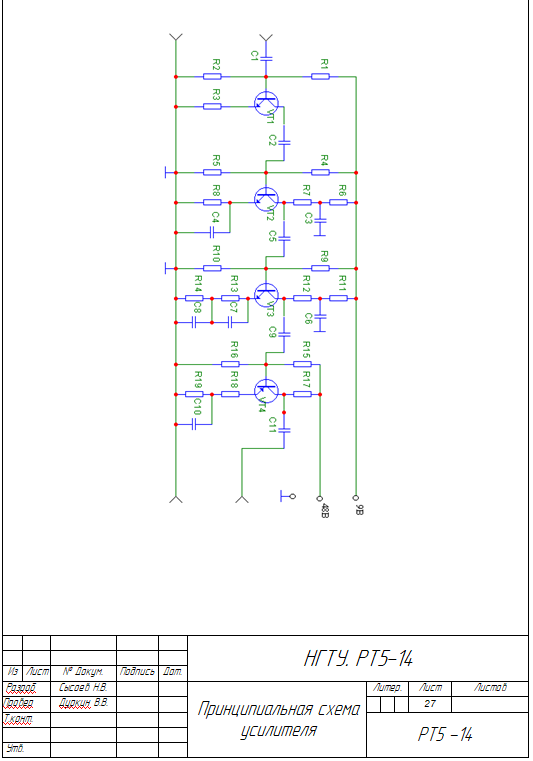

Принципиальная схема усилителя

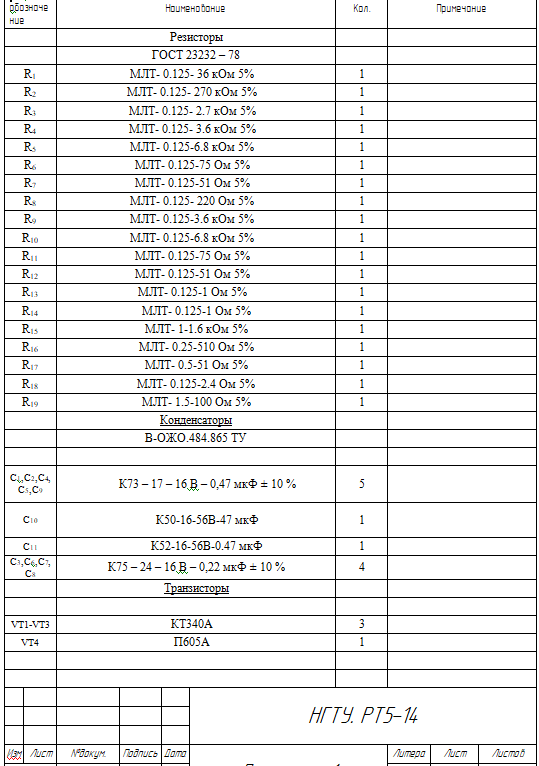

Перечень элементов усилителя Образец оформления. Каждая страница в отдельном файле
