Преобразователь «напряжение-ток» на основе схемы Хауленда

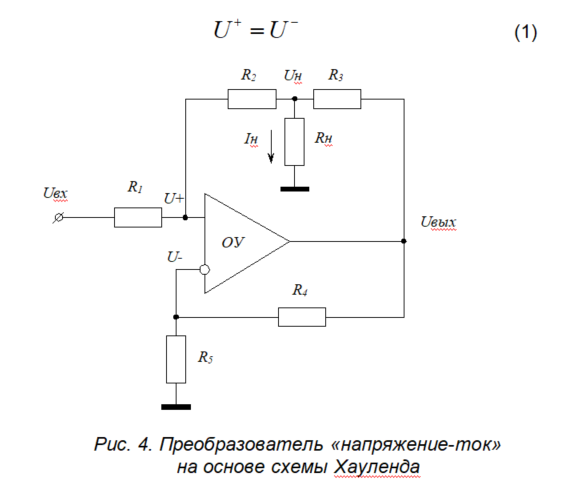

Широкое распространение получила схема, представленная на рис. 4. Данная схема называется именем его создателя Хауленда (Howland) [2,5,7]. Как видно из рисунка, сопротивление нагрузки Rн имеет один заземленный конец.Отличительной особенностью этой схемы является наличие дополнительной цепи обратной связи , причем положительной. Через эту цепь и осуществляется компенсация изменения тока в нагрузке при изменении ее сопротивления. Как будет показано ниже, это происходит при определенных соотношениях резисторов. Для правильной работы этой схемы необходимо, чтобы глубина отрицательной обратной связи была больше глубины положительной обратной связи. Выведем расчетные соотношения, предположив, что операционный усилитель (ОУ) - идеальный. При этом напряжение между его входами равно нулю:
