Задача 4
В лекционном курсе, рассматривая влияние ОС на параметры и характеристики усилителя, мы придерживались допущения, на которых базируется классическая теория ОС:- Усилитель и ЦОС являются взаимно независимыми функциональными элементами.
- Усилитель с ОС является однонаправленной системой.

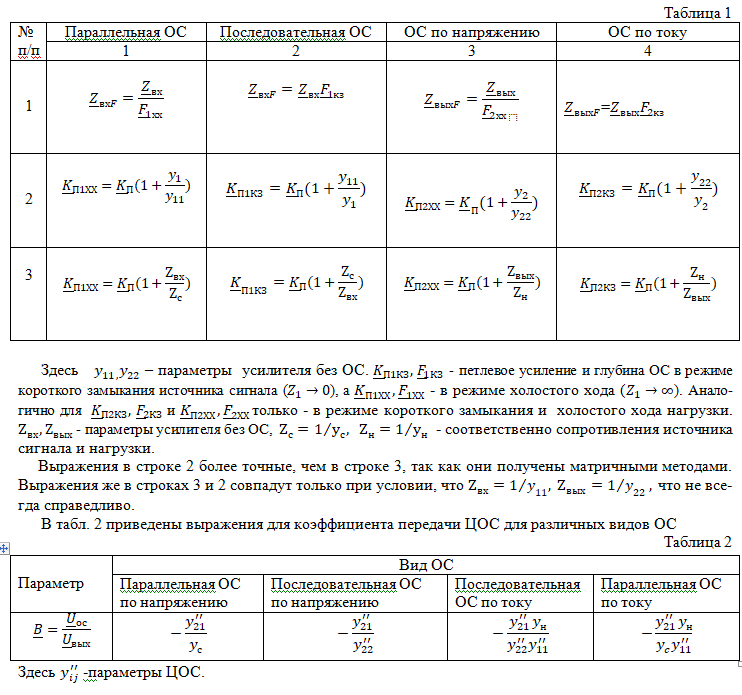

Например, усилитель с параллельной ОС по напряжению, можно рассматривать как параллельное соединение двух четырехполюсников – усилителя и ЦОС. Суммируя у - матрицы этих четырехполюсников, находят у – матрицу всей системы, т.е. усилителя с ОС. Далее, используя готовые формулы для линейного четырехполюсника, определяют необходимые параметры (коэффициенты передачи, входное сопротивление и.т.д. ) усилителя с ОС. В этом случае по умолчанию учитывается и взаимное влияние и ненаправленность входящих в соединение четырехполюсников.

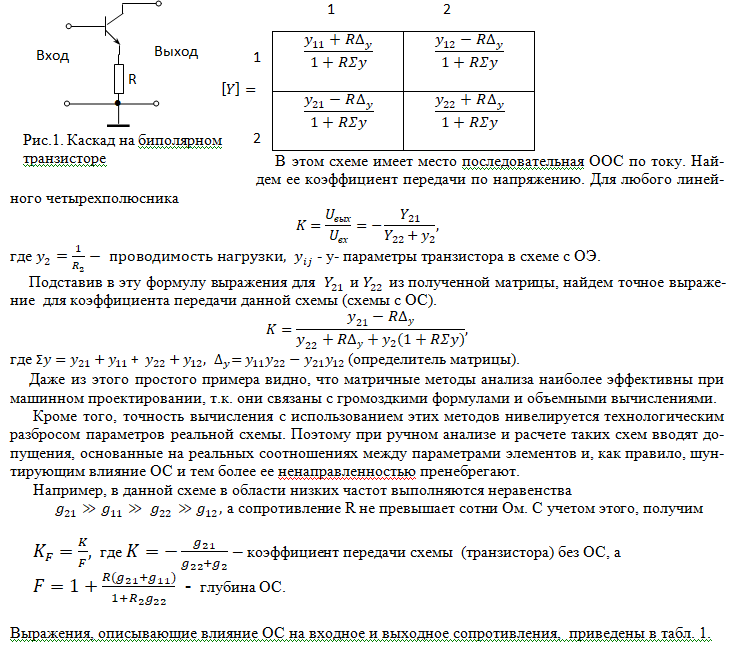

Возможен и другой подход, ориентируемый на метод узловых потенциалов. Действительно, в методических указаниях к занятию №2, был рассмотрен пример составления y – матрицы схемы на рис.1.
