Пояснительная записка к курсовому проекту

по дисциплине: «Основы схемотехники».

«Дифференциальный усилитель»

Содержание

Исходные данные
Схема электрическая принципиальная дифференциального усилителя
Описание работы схемы
Расчет схемы
Расчёт дифференциального каскада.
Расставим потенциалы на схеме (разбросаем источник питания):
Расчет генератора стабильного тока (ГСТ).
Проверяем выбранный транзистор на верхнюю частоту полосы пропускания
Заключение
Список используемой литературы

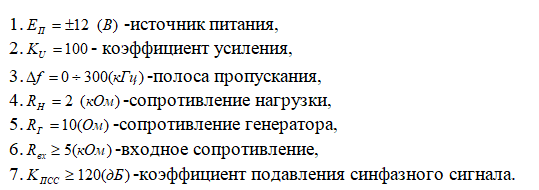

Исходные данные

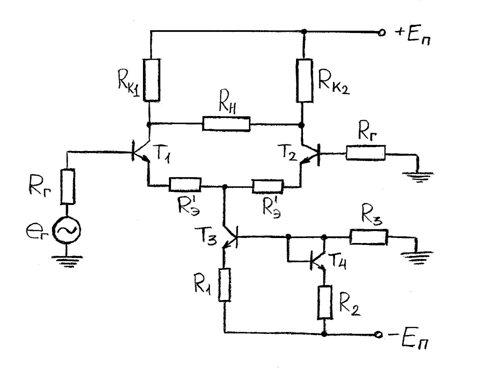

Схема электрическая принципиальная дифференциального усилителя

Описание работы схемы

Данный дифференциальный усилитель состоит из дифференциального каскада и из генератора стабильного тока(ГСТ).
Входной сигнал, поступая на дифференциальный каскад (транзисторы Т1, Т2), усиливается по напряжению и току. В идеальном случае выходной сигнал не зависит от уровня каждого из входных сигналов, а определяется только их разностью. Когда


уровни сигналов на обоих входах изменяются одновременно, то такое изменение входного сигнала называется синфазным.

Дифференциальный или разностный входной сигнал называют еще нормальным или полезным. Хороший дифференциальный усилитель обладает высоким коэффициентом ослабления синфазного сигнала, который представляет собой отношение выходного полезного сигнала к выходному синфазному сигналу, при условии что полезный и синфазный входные сигналы имеют одинаковую амплитуду.

Дифференциальные используют в тех случаях, когда слабые сигналы можно потерять на фоне шумов. Примерами таких сигналов являются цифровые сигналы, передаваемые по длинным кабелям, звуковые сигналы, радиочастотные сигналы (двухжильный кабель является дифференциальным) и многие другие. Дифференциальный усилитель на приёмном конце восстанавливает первоначальный сигнал, если синфазные помехи не очень велики. Дифференциальные каскады широко используют при построении операционных усилителей. Они играют важную роль при разработке усилителей постоянного тока, их симметричная схема по сути своей приспособлена для компенсации температурного дрейфа.
