ДЗ: Выбор транзисторов вариант 14

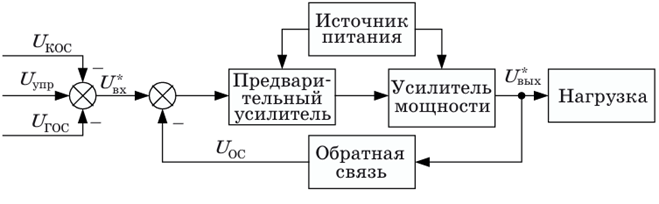

Проектируемый усилитель малой мощности предназначен для работы в составе системы автоматического управления. Его функции заключаются в выполнении операции суммирования сигнала входного датчика, сигналов главной (ГОС) и корректирующей (КОС) обратных связей системы управления и усилении сигнала рассогласования по величине и мощности. Усилитель (Рисунок 1) дол жен включать в свой состав следующие элементы: сумматор, осуществляющий суммирование и определяющий сигнал рассогласования, который представляет собой входное напряжение усилителя ; сумматор, осуществляющий сравнение входного напряжения усилителя с сигналом отрицательной об ратной связи (ООС), охватывающей усилитель ; предваритель ный усилитель, обеспечивающий усиление сигнала рассогласова ния и защиту усилителя от перенапряжений. Усилитель мощности (УМ) обеспечивает передачу необходимой мощности в нагрузку и защиту усилителя от перегрузок по току. Цепь ООС, охватывающая усилитель в целом, обеспечивает заданную точность и стабильность его характеристик.
Требования технического задания (ТЗ) по максимальным значениям напряжения и тока нагрузки допускают применение транзисторов в качестве мощных усилительных элементов [1, 2]. Применение для этой цели тиристоров в данном случае нецелесообразно, поскольку приводит к существенному усложнению предварительного усилителя из-за необходимости формирования специальных управляющих сигналов.
