ДЗ: Практическое занятие №3

Практическое занятие №3. Расчет выпрямителя на противо-ЭДС

1. Нарисовать схему двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо-ЭДС Е₀ (зарядка аккумулятора) с элементами потерь на проводах r_потерь и на диодах Δ U_ak.

2. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя u_d;

в) напряжения источника ЭДС Е₀;

г) тока нагрузки i_d;

д) тока диода;

е) напряжения между анодом и катодом диода;

ж) тока вторичной обмотки трансформатора;

з) тока первичной обмотки трансформатора.

3. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора К_ТР;

б) допустимое среднее значение тока диода I_a;

в) допустимое максимальное значение тока диода I_a.max;

г) максимальное напряжения между анодом и катодом диода U_ak;

е) действующее значение тока вторичной обмотки трансформатора I₂;

ж) действующее значение тока первичной обмотки трансформатора I₁.

Исходные данные:

Действующее значение напряжения сети U_сети=220 В;

Величина ЭДС Е₀=12 В;

Сопротивление потерь r_потерь=1,5 Ом;

Падение напряжения на диоде ΔU_ak=0,7 В.

Угол отсечки ϴ=π/3.

Решение:

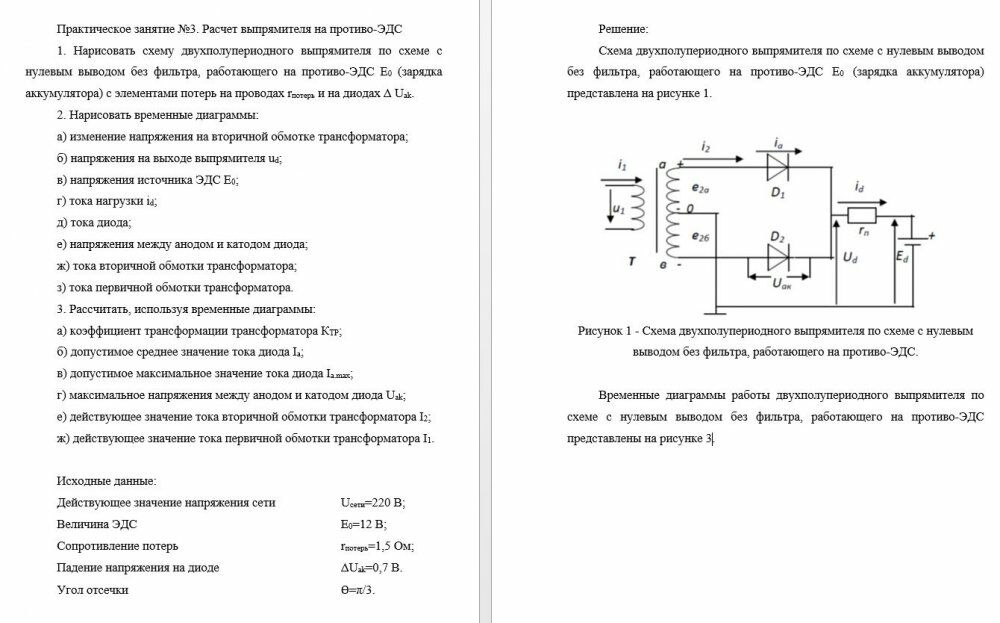

Схема двухполупериодного выпрямителя по схеме с нулевым выводом без фильтра, работающего на противо-ЭДС Е₀ (зарядка аккумулятора) представлена на рисунке 1.
