ДЗ: Выбор аппаратов защиты, площадей сечений проводов и кабелей для электроприемников и сетей

Задание расчетно-графической работы 1. Выбрать автоматические выключатели для защиты участков сети от коротких замыканий и перегрузок. 2. Определить сечение проводов и кабелей для внутренней электрической сети. 3. Выполнить проверку срабатывания электромагнитных расцепителей автоматических выключателей по условию обеспечения отключения линии при однофазных коротких замыканиях в конце каждой линии (ПУЭ п.1.7.79). 4. Выполнить принципиальную схему электрической сети.

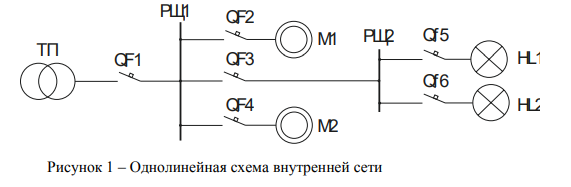

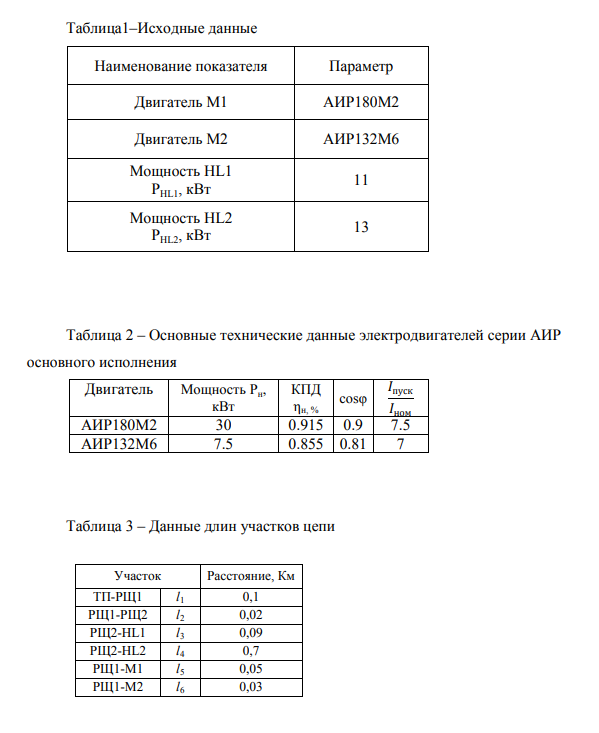

Проектом рассматривается прокладка сети в помещении нормального типа с температурой окружающего воздуха 25 оС. Электрическая сеть выполнена на напряжение 220/380 В, схема сети показана на рисунке 1.Схемой предусмотрено питание двух групп осветительной нагрузки HL1, HL2 и асинхронных электродвигателей М1, М2. Принять ТМ 400кВА Y/Yн для всех вариантов. От трансформаторной подстанции к первому распределительному щиту РЩ1открыто проложен четырехжильный кабель с медными жилами, работающий при температуре 25оС, а от РЩ1 до РЩ2 открыто проложен четырехжильный алюминиевый кабель. Группы осветительных ламп HL1 и HL2 подключены четырьмя изолированными медными проводами, проложенными в стальных трубах. Электродвигатели М1 и М2 подсоединяются к распределительному щиту изолированными алюминиевыми проводами, проложенными в стальных трубах. Коэффициент одновременности kо для головного участка ТП — РЩ1 принимается равным 0,9; для участка цепи от РЩ1 до РЩ2 принимается равным Коэффициент загрузки kздля двигателей принимается равным 0,8. В таблице1 приводятся исходные данные.
Содержание
Задание расчетно-графической работы............................................................................. 3
Исходные данные ................................................................................................................ 4
1 Определение номинальных, рабочих, максимальных токов в линиях....................... 6
1.1 Расчет номинальных токов электродвигателей ......................................................... 6
1.2 Расчет рабочих токов двигателей................................................................................ 6
1.3 Расчет пусковых (максимальных) токов электродвигателей ................................... 6
1.4 Расчет номинальных токов в линиях осветительной сети........................................ 6
1.5 Определение рабочих токов в линиях осветительной сети ...................................... 7
1.6 Определение максимальных токов в линиях осветительной сети........................... 7
1.7 Расчет рабочих и максимальных токов для участка цепи РЩ1— РЩ2................. 7
1.8 Расчет рабочих и максимальных токов магистрали ТП — РЩ1 ............................. 7
1.9 Выбор автоматических выключателей ....................................................................... 8
1.10 Выбор сечения проводов и кабелей .......................................................................... 8
2 Расчет тока однофазного короткого замыкания ........................................................... 10
2.1 Расчет сопротивления петли «фазный провод — нулевой провод»....................... 10
2.2 Расчет в конце каждой линии сопротивления петли «фазный провод — нулевой провод».................................................................................................................. 11
2.3 Расчет в конце каждой линии (в наиболее удаленных точках) тока однофазного короткого замыкания ................................................................................... 12
3 Проверка выбранных ранее автоматических выключателей по времени отключения .......................................................................................................................... 13
4 Принципиальная схема электрической сети ................................................................. 15
Библиографический список................................................................................................ 16
