ДЗ 1: Домашнее задание вариант 1

Домашнее задание по дисциплине «Проектирование ракетного оружия»

1 Краткие сведения об образце

Управляемая ракета средней дальности с активной радиолокационной системой самонаведения.

Она предназначена для поражения истребителей, штурмовиков, бомбардировщиков, самолетов и вертолетов военно-транспортной авиации противника в воздушных боях на средних дистанциях днём и ночью, в простых и сложных метеоусловиях, с любых направлений, на фоне земли и моря, при активном информационном и маневренном противодействии противника.

Ракета прошла цикл создания в 1982–1989 годах в ГосМКБ «Вымпел». Она была принята на вооружение в феврале 1994 года.

Ею оснащаются модификации истребителей 4-го поколения — МиГ-29СД (СЭ, СМ, М), Су-35, Су-37, МиГ-31М и др.

Аэродинамическая схема — нормальная. Цилиндрический корпус и крылья являются основными элементами, создающими подъёмную силу. Крылья малого удлинения имеют простую форму в плане и тонкий профиль, что минимизирует волновое сопротивление ракеты и упрощает её размещение во внутренних отсеках вооружения самолётов-носителей. Носовая часть ракеты имеет параболическую форму, что увеличивает общую подъёмную силу ракеты. Использование решётчатых рулей с очень малым (в пределах 1,5 кгм) шарнирным моментом позволило применить малогабаритный электропривод малой мощности. Благодаря такой структуре рулей реализуется бессрывное обтекание и, следовательно, сохраняется эффективность до углов атаки порядка 40°. Имеется возможность изменения характеристик хвостового оперения путём варьирования количества ячеек руля, которые практически аэродинамически независимы друг от друга и от корпуса ракеты. У них более благоприятные по сравнению с традиционными рулями прочностные и аэроупругие характеристики. Решётчатые рули могут складываться и при необходимости автоматически раскрываться после пуска. Этим обеспечиваются минимальные транспортировочные габариты (квадрат со стороной 300 мм), а также решается задача снижения общей эффективной отражающей поверхности самолёта.

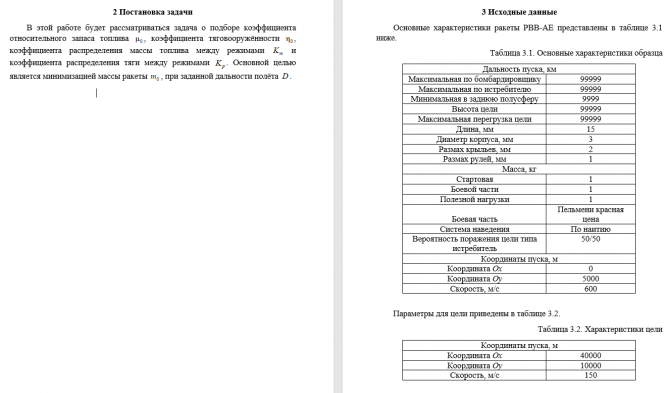

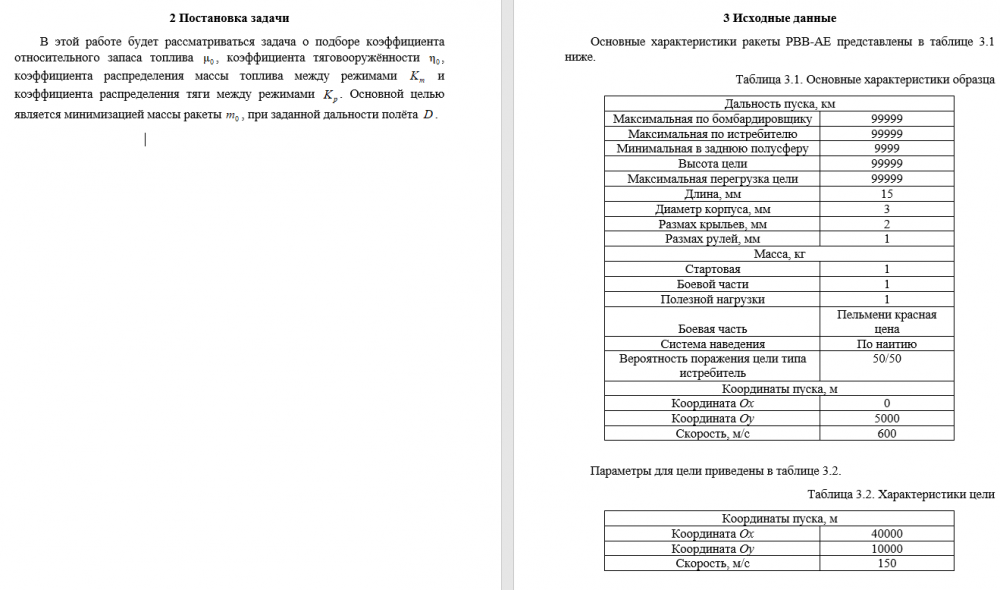

2 Постановка задачи

В этой работе будет рассматриваться задача о подборе коэффициента относительного запаса топлива , коэффициента тяговооружённости , коэффициента распределения массы топлива между режимами и коэффициента распределения тяги между режимами . Основной целью является минимизацией массы ракеты , при заданной дальности полёта .

3 Исходные данные

Основные характеристики ракеты РВВ-АЕ представлены в таблице 3.1 ниже.

Таблица 3.1. Основные характеристики образца

Параметры для цели приведены в таблице 3.2.

Таблица 3.2. Характеристики цели
