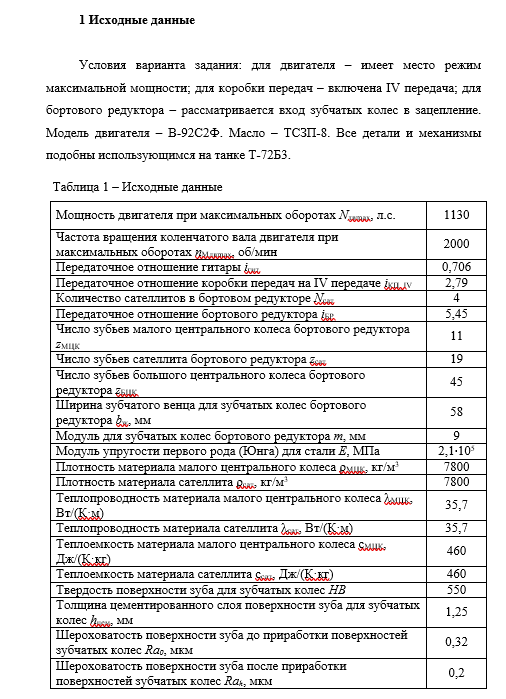

ДЗ 1: Типовой расчёт №1

Мощность двигателя при максимальных оборотах N_двmax, л.с.

1130

Частота вращения коленчатого вала двигателя при максимальных оборотах n_Mдвmax, об/мин

2000

Передаточное отношение гитары i_гит

0,706

Передаточное отношение коробки передач на IV передаче i_{КП_IV}

2,79

Количество сателлитов в бортовом редукторе N_сат

4

Передаточное отношение бортового редуктора i_БР

5,45

Число зубьев малого центрального колеса бортового редуктора z_МЦК

11

Число зубьев сателлита бортового редуктора z_сат

19

Число зубьев большого центрального колеса бортового редуктора z_БЦК

45

Ширина зубчатого венца для зубчатых колес бортового редуктора b_w, мм

58

Модуль для зубчатых колес бортового редуктора m, мм

9

Модуль упругости первого рода (Юнга) для стали E, МПа

2,1 10⁵

Плотность материала малого центрального колеса ρ_МЦК, кг/м³

7800

Плотность материала сателлита ρ_сат, кг/м³

7800

Теплопроводность материала малого центрального колеса λ_МЦК, Вт/(К·м)

35,7

Теплопроводность материала сателлита λ_сат, Вт/(К·м)

35,7

Теплоемкость материала малого центрального колеса c_МЦК, Дж/(К·кг)

460

Теплоемкость материала сателлита c_сат, Дж/(К·кг)

460

Твердость поверхности зуба для зубчатых колес HB

550

Толщина цементированного слоя поверхности зуба для зубчатых колес h_цем, мм

1,25

Шероховатость поверхности зуба до приработки поверхностей зубчатых колес Ra₀, мкм

0,32

Шероховатость поверхности зуба после приработки поверхностей зубчатых колес Ra_h, мкм

0,2

Плотность масла ρ_м, кг/м³

900

Теплопроводность масла λ_м, Вт/(К·м)

0,12

Температура масла на входе в трансмиссию t_м, °C

90

Вязкость масла при температуре в 100 °C ν₁₀₀, сСт

8

Физико-химический параметр масла до приработки поверхностей зубчатых колес K_м0

2,987 10^-8

Физико-химический параметр масла после приработки поверхностей зубчатых колес K_мh

0,125 10^-8
