Отчет по учебной практике - Кафедра ИУ-5
ФАКУЛЬТЕТ Информатика и системы управления
КАФЕДРА Системы обработки информации и управления

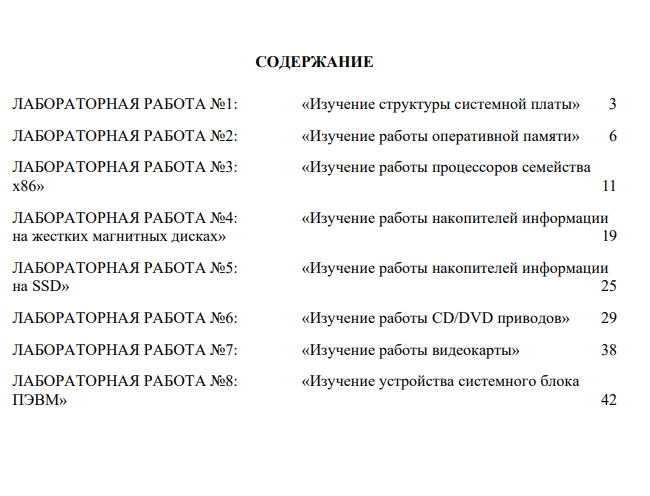

В отчете всего 8 лабы
ЛАБОРАТОРНАЯ РАБОТА №1: «Изучение структуры системной платы » Цель работы – изучение структуры, составных частей и принципов работы системной платы.
ЛАБОРАТОРНАЯ РАБОТА №2: «Изучение работы оперативной памяти » Цель работы – изучение оперативной памяти семейства DIMM, RIMM, DDR.
ЛАБОРАТОРНАЯ РАБОТА №3: «Изучение работы процессоров семейства х86 » Цель работы – изучение процессоров семейства x86, их конструктивнотехнологических особенностей, систем охлаждения процессоров, методик выбора процессора.
ЛАБОРАТОРНАЯ РАБОТА №4: «Изучение работы накопителей информации на жестких магнитных дисках »
ЛАБОРАТОРНАЯ РАБОТА №6: «Изучение работы CD/DVD приводов »
Цель работы – изучение принципов работы CD/DVD приводов, их основных характеристик, исследование влияние параметров CD/DVD приводов на производительность ПЭВМ.
ЛАБОРАТОРНАЯ РАБОТА №8: «Изучение устройства системного блока ПЭВМ »
Цель работы - изучение конструктивов корпусов системных блок ПЭВМ, методов компоновки их элементов и узлов, особенностей работы блоков питания.

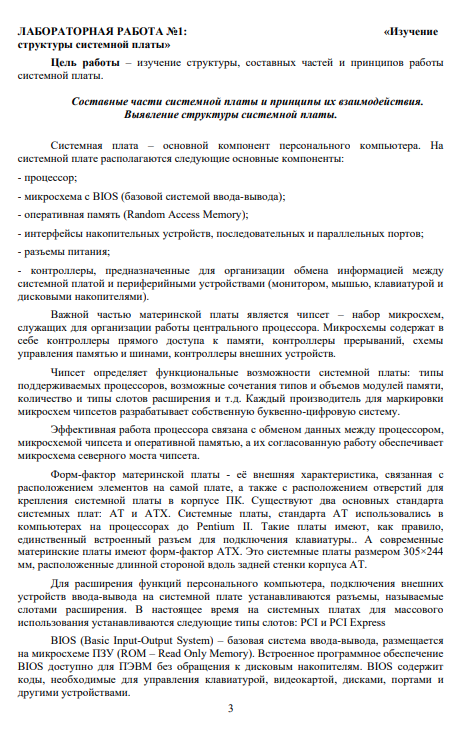

ЛАБОРАТОРНАЯ РАБОТА №1: структуры системной платы» | «Изучение |
системной платы.
Составные части системной платы и принципы их взаимодействия.
Выявление структуры системной платы.
Системная плата – основной компонент персонального компьютера. На
системной плате располагаются следующие основные компоненты:
- процессор;
- микросхема с BIOS (базовой системой ввода-вывода);
- оперативная память (Random Access Memory);
- интерфейсы накопительных устройств, последовательных и параллельных портов;
- разъемы питания;
- контроллеры, предназначенные для организации обмена информацией между
системной платой и периферийными устройствами (монитором, мышью, клавиатурой и
дисковыми накопителями).
Важной частью материнской платы является чипсет – набор микросхем,
служащих для организации работы центрального процессора. Микросхемы содержат в
себе контроллеры прямого доступа к памяти, контроллеры прерываний, схемы
управления памятью и шинами, контроллеры внешних устройств.
Чипсет определяет функциональные возможности системной платы: типы
поддерживаемых процессоров, возможные сочетания типов и объемов модулей памяти,
количество и типы слотов расширения и т.д. Каждый производитель для маркировки
микросхем чипсетов разрабатывает собственную буквенно-цифровую систему.
Эффективная работа процессора связана с обменом данных между процессором,
микросхемой чипсета и оперативной памятью, а их согласованную работу обеспечивает
микросхема северного моста чипсета.
Форм-фактор материнской платы - её внешняя характеристика, связанная с
расположением элементов на самой плате, а также с расположением отверстий для
крепления системной платы в корпусе ПК. Существуют два основных стандарта
системных плат: AT и АТХ. Системные платы, стандарта АТ использовались в
компьютерах на процессорах до Pentium II. Такие платы имеют, как правило,
единственный встроенный разъем для подключения клавиатуры.. А современные
материнские платы имеют форм-фактор ATX. Это системные платы размером 305×244
мм, расположенные длинной стороной вдоль задней стенки корпуса AT.
Для расширения функций персонального компьютера, подключения внешних
устройств ввода-вывода на системной плате устанавливаются разъемы, называемые
слотами расширения. В настоящее время на системных платах для массового
использования устанавливаются следующие типы слотов: PCI и PCI Express
BIOS (Basic Input-Output System) – базовая система ввода-вывода, размещается
на микросхеме ПЗУ (ROM – Read Only Memory). Встроенное программное обеспечение
BIOS доступно для ПЭВМ без обращения к дисковым накопителям. BIOS содержит
коды, необходимые для управления клавиатурой, видеокартой, дисками, портами и
другими устройствами.
