Курсовая работа 11: ПТМ-11-04 вариант 4
Описание
КРАН НА НЕПОДВИЖНОЙ КОЛОННЕ ПОЛНОПОВОРОТНЫЙ
Пояснительная записка
ПТМ 11-04.000.000 ПЗ

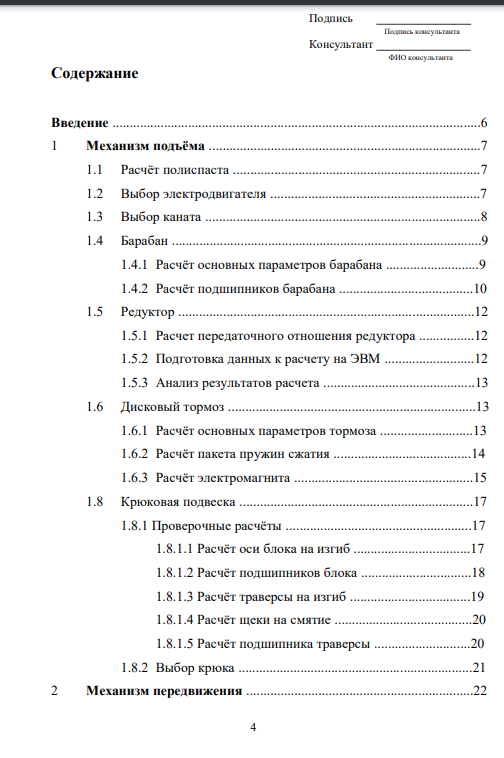

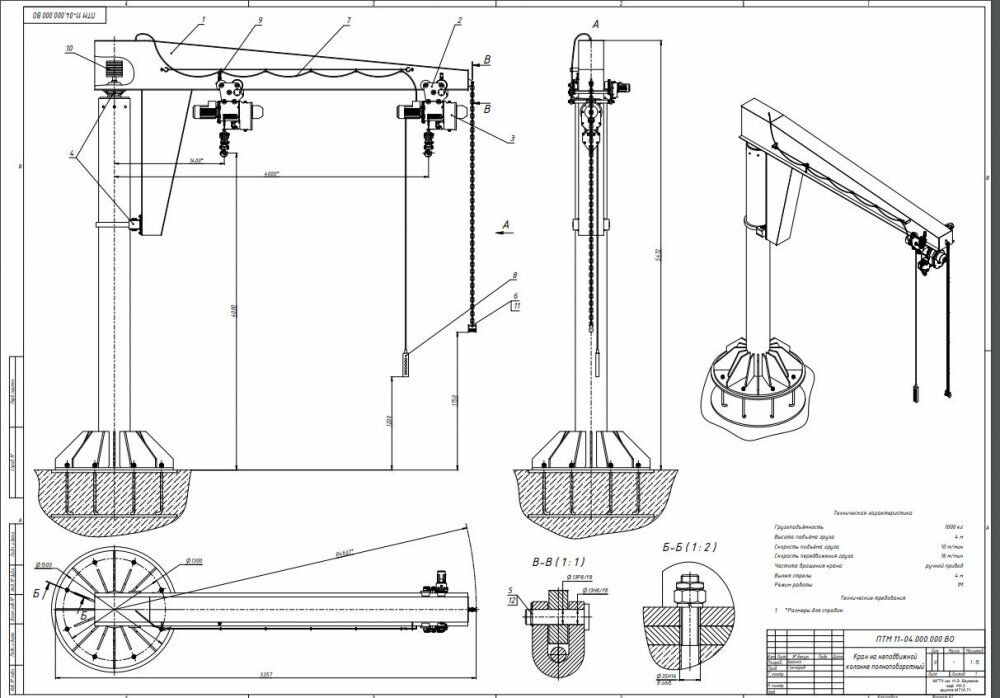

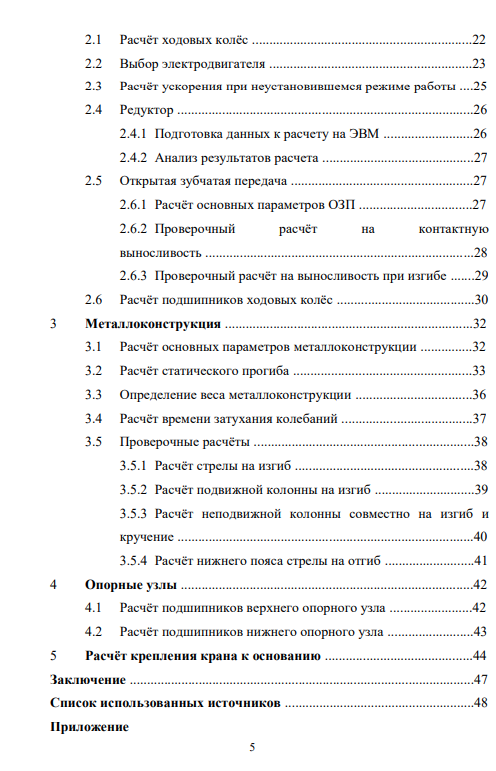

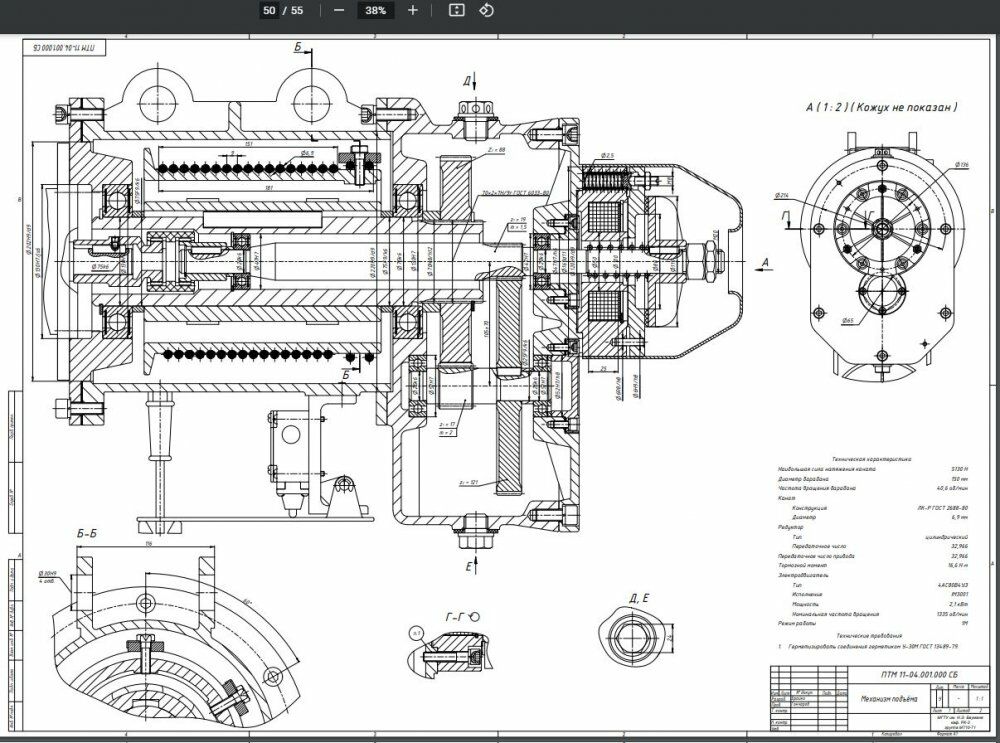

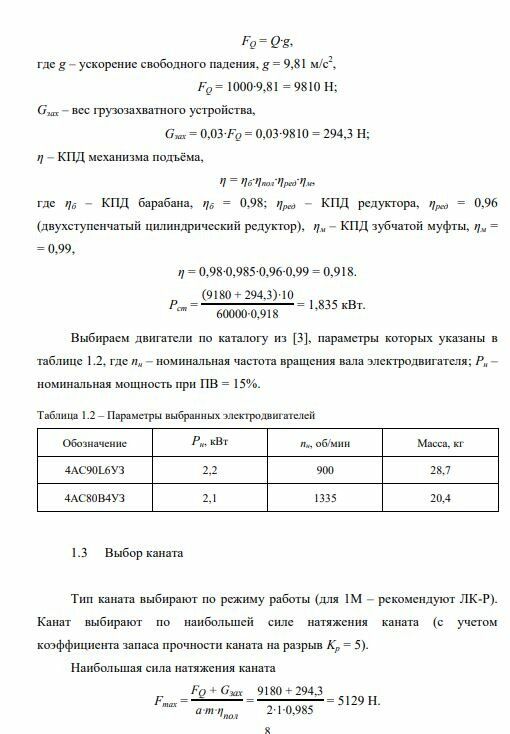

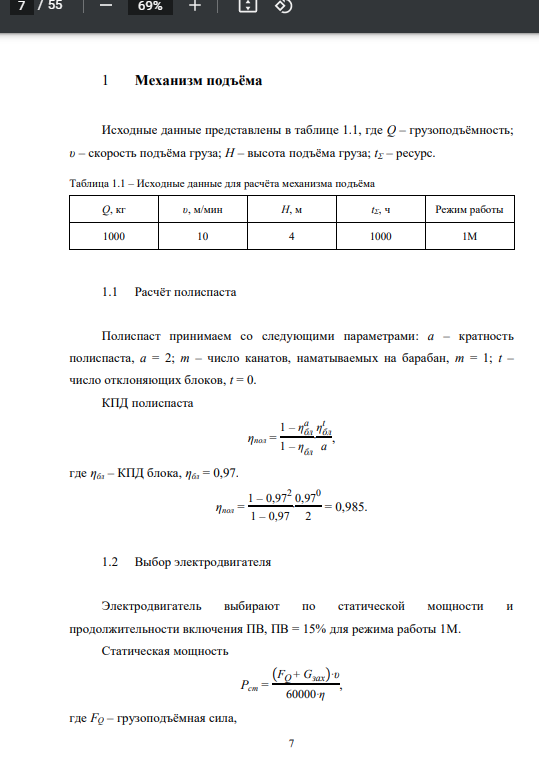

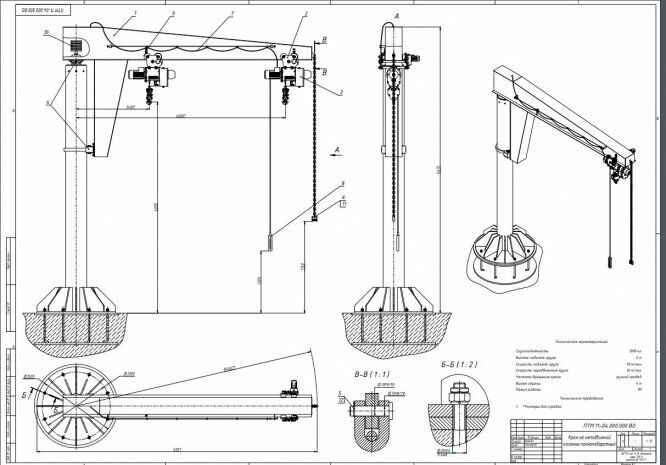

Цель работы – спроектировать металлоконструкцию и следующие механизмы крана: механизм подъёма, механизм передвижения, опорные узлы. Разработать чертежи металлоконструкции и выше указанных механизмов крана. В пояснительной записке приведены: проектные и проверочные расчёты основных узлов механизмов и металлоконструкции крана. К ПЗ прилагаются 4 чертежа на листах формата А1: 1-ый графический лист – чертёж общего вида «крана на неподвижной опоре полноповоротного», 2-ой и 3-ий графические листы – сборочный чертёж «механизма подъёма», 4-ый графический лист – сборочный чертёж «механизма передвижения»; и 2 чертежа на листах формата А2: 1-ый графический лист – сборочный чертёж «металлоконструкции», 2-ой графический лист – сборочный чертёж «узлов опорных».
Введение

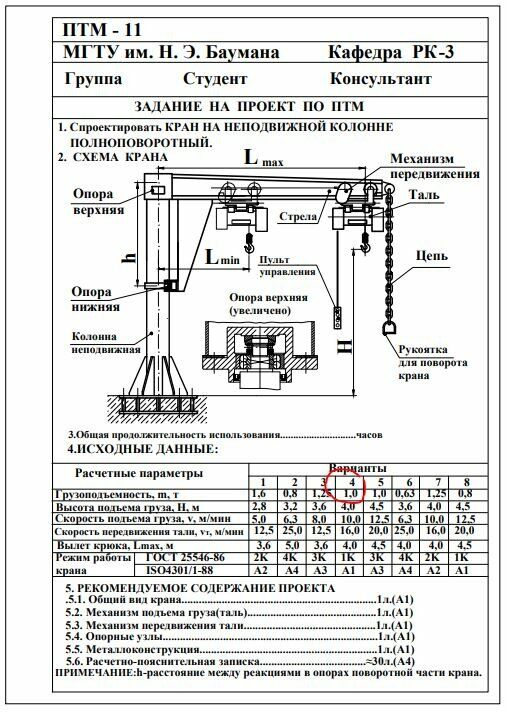

Исходным материалом для проектирования является задание на проект № 11. В данной работе осуществляется проектирование полноповоротного крана на неподвижной колонне. Кран имеет переменный вылет и обслуживает площадь кольца, радиусы которого равны минимальному и максимальному вылету. Основными частями крана являются стрела и колонна. Вдоль стрелы на двух ведущих и двух ведомых колёсах движется механизм передвижения, к которому присоединен механизм подъёма груза.
Стрела представляет собой облегченную в целях экономии материала и уменьшения веса сварную конструкцию. К стреле приварена подвижная колонна для увеличения жесткости конструкции. Стрела и подвижная колонна крепятся к неподвижной колонне с помощью опорных узлов. Вращение крана производится вручную. На чертежах представлен вариант крепления крана к основанию с помощью фундаментных болтов
Пояснительная записка
ПТМ 11-04.000.000 ПЗ
Цель работы – спроектировать металлоконструкцию и следующие механизмы крана: механизм подъёма, механизм передвижения, опорные узлы. Разработать чертежи металлоконструкции и выше указанных механизмов крана. В пояснительной записке приведены: проектные и проверочные расчёты основных узлов механизмов и металлоконструкции крана. К ПЗ прилагаются 4 чертежа на листах формата А1: 1-ый графический лист – чертёж общего вида «крана на неподвижной опоре полноповоротного», 2-ой и 3-ий графические листы – сборочный чертёж «механизма подъёма», 4-ый графический лист – сборочный чертёж «механизма передвижения»; и 2 чертежа на листах формата А2: 1-ый графический лист – сборочный чертёж «металлоконструкции», 2-ой графический лист – сборочный чертёж «узлов опорных».
Введение
Исходным материалом для проектирования является задание на проект № 11. В данной работе осуществляется проектирование полноповоротного крана на неподвижной колонне. Кран имеет переменный вылет и обслуживает площадь кольца, радиусы которого равны минимальному и максимальному вылету. Основными частями крана являются стрела и колонна. Вдоль стрелы на двух ведущих и двух ведомых колёсах движется механизм передвижения, к которому присоединен механизм подъёма груза.
Стрела представляет собой облегченную в целях экономии материала и уменьшения веса сварную конструкцию. К стреле приварена подвижная колонна для увеличения жесткости конструкции. Стрела и подвижная колонна крепятся к неподвижной колонне с помощью опорных узлов. Вращение крана производится вручную. На чертежах представлен вариант крепления крана к основанию с помощью фундаментных болтов
