Задача 1. Рассчитать для трехфазного к.з. в заданной точке:
Задача 2. Рассчитать для трех видов несимметричных к.з. в точке К-1 начальное значение периодической составляющей тока к.з. аварийных фаз в точке к.з. и на шинах источников (расчет провести любым из методов, использовать приближенный учет коэффициентов трансформации)

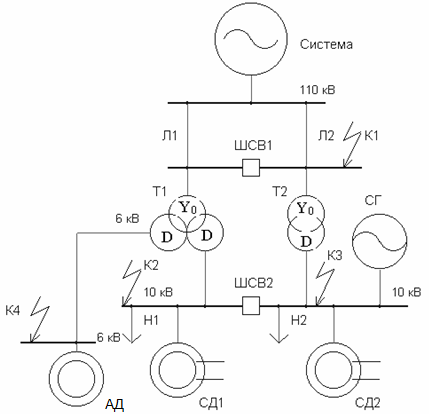

Расчетная схема для варианта 5
![]()
Рисунок 1.1 – Расчетная схема для варианта 5
Параметры элементов расчетной схемы представлены в таблицах по каждому из элементов согласно исходному заданию на вариант №5.
Таблица 1.1 — Технические данные внешней системы
Таблица 1.2 — Технические данные воздушных линий
Таблица 1.3 — Технические данные синхронного генератора
Таблица 1.4 — Технические данные трансформатора Т1
Таблица 1.5 — Технические данные трансформатора Т2
Таблица 1.6 — Технические данные синхронных двигателей Uном=10 кВ
Таблица 1.7 — Технические данные асинхронного двигателя АД Uном=6 кВ
Таблица 1.8 — Технические данные Статической нагрузки
- Начальное значение периодической составляющей тока к.з. в точке к.з. и на шинах источников (расчет произвести двумя методами - в именованных и в относительных единицах, осуществлять точный учет коэффициентов трансформации)
- Ударный ток в точке к.з.
- Значение периодической составляющей тока в точке к.з. к моменту его снятия (tоткл).
Задача 2. Рассчитать для трех видов несимметричных к.з. в точке К-1 начальное значение периодической составляющей тока к.з. аварийных фаз в точке к.з. и на шинах источников (расчет провести любым из методов, использовать приближенный учет коэффициентов трансформации)
Расчетная схема для варианта 5
Рисунок 1.1 – Расчетная схема для варианта 5
Параметры элементов расчетной схемы представлены в таблицах по каждому из элементов согласно исходному заданию на вариант №5.
Таблица 1.1 — Технические данные внешней системы
| Iкз(3), кА | Sкз(3), МВА |
| 1000 |
Таблица 1.2 — Технические данные воздушных линий
| № ВЛ | Длина L, км | X1, Ом/км на одну цепь | х0 / х1 | |
| 1 | 7,5 | 0,35 | 3,5 | |
| 2 | 13 | 0,32 | 3,5 | |
Таблица 1.3 — Технические данные синхронного генератора
| Тип СГ | PНОМ СГ, МВт | cosjном | x"d, о.е. |
| ТВС-25Т3 | 25 | 0,8 | 0,13 |
Таблица 1.4 — Технические данные трансформатора Т1
| Тип Т1 | Напряжение, кВ | ΔPКЗ, кВт | uк,% | ||||
| ВН | СН | НН | ВН-СН | ВН-НН | СН-НН | ||
| ТДТН-25000/110 | 115 | 38,5 (11) | 11 (6,6) | 140 | 10,5 | 17,5 | 6,5 |
Таблица 1.5 — Технические данные трансформатора Т2
| Тип Т2 | Напряжение, кВ | ΔPКЗ, кВт | uк,% | |
| ВН | НН | |||
| ТДН-16000/110 | 115 | 11 | 85 | 10,5 |
Таблица 1.6 — Технические данные синхронных двигателей Uном=10 кВ
| № СД | Тип | cosjном | x"d | h, % |
| СД1 | СТД-1600 | 0,90 | 0,145 | 88 |
| СД2 | СТД-630 | 0,92 | 0,157 | 84 |
Таблица 1.7 — Технические данные асинхронного двигателя АД Uном=6 кВ
| Тип АД | cosjном | Iп/Iном | h, % |
| 2АЗМ-1000 | 0,89 | 5 | 95,8 |
Таблица 1.8 — Технические данные Статической нагрузки
| № | PН, МВт | cosj |
| Н1 | 6 | 0,8 |
| Н2 | 7 | 0,8 |
