Курсовая работа: Расчет переходных процессов
Описание
В контрольной работе следует выполнить следующие задания:
1) провести расчёт мощности подстанции, выбрать марки силовых трансформаторов, марки и сечения ЛЭП;
2) провести расчёт токов симметричного короткого замыкания по шинам питания всех напряжений;
3) провести расчёт однофазного короткого по шинам питания на напряжении U1.

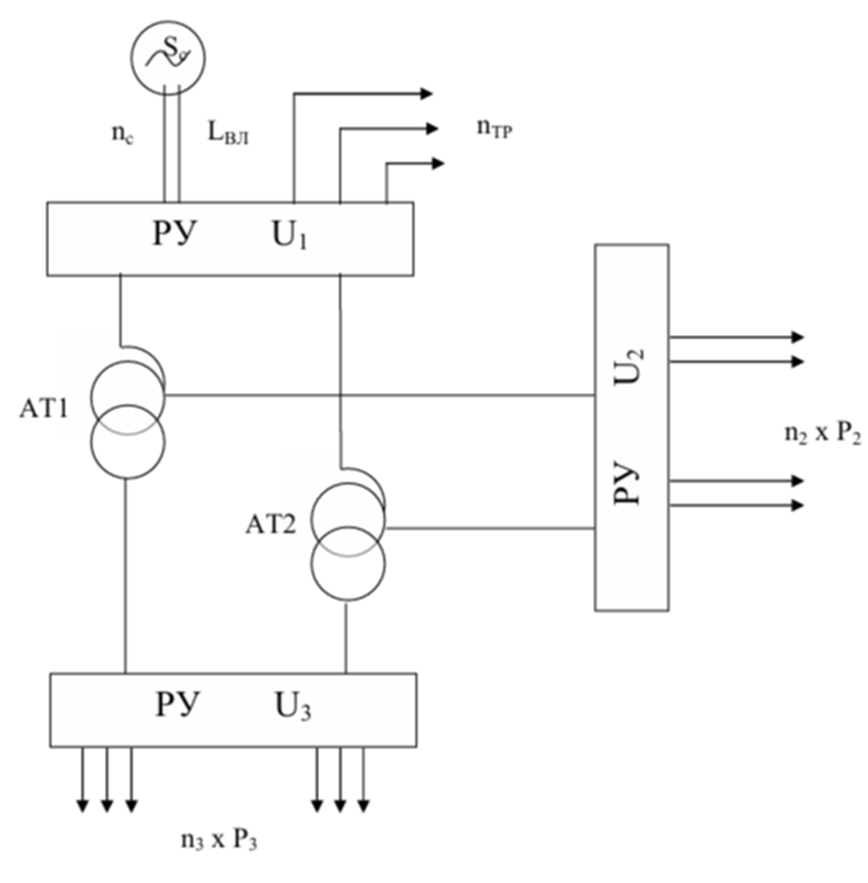

Исходная схема сети выбирается согласно ПРИЛОЖЕНИЮ А методических рекомендаций [9] и представлена на рисунке 1.1 (см. с. 3 настоящей работы).
![]()
СОДЕРЖАНИЕ
ИСХОДНЫЕ ДАННЫЕ________________________________________________________ 3
ВЫБОР СИЛОВЫХ ТРАНСФОРМАТОРОВ_______________________________________ 5
Определение расчётной мощности подстанции_______________________________ 5
Определение мощности трансформаторов____________________________________ 6
Выбор проводников питающей сети________________________________________ 7
РАСЧЁТ ПАРАМЕТРОВ СХЕМ ЗАМЕЩЕНИЯ____________________________________ 10
Общие положения________________________________________________________ 10
Расчёт параметров схем замещения_________________________________________ 12
РАСЧЁТ СИММЕТРИЧНОГО КЗ________________________________________________ 14
РАСЧЁТ НЕСИММЕТРИЧНОГО КЗ______________________________________________ 17
СПИСОК ЛИТЕРАТУРЫ_______________________________________________________ 20
1) провести расчёт мощности подстанции, выбрать марки силовых трансформаторов, марки и сечения ЛЭП;
2) провести расчёт токов симметричного короткого замыкания по шинам питания всех напряжений;
3) провести расчёт однофазного короткого по шинам питания на напряжении U1.
Исходная схема сети выбирается согласно ПРИЛОЖЕНИЮ А методических рекомендаций [9] и представлена на рисунке 1.1 (см. с. 3 настоящей работы).
| U1 | Sc | Xc | Lвл | nc+nтр | U2 | n2×P2 | cos(φ2) | U3 | n3×P3 | cos(φ3) |
| кВ | МВА | о.е. | км | шт. | кВ | МВт | о.е. | кВ | МВт | о.е. |
| 220 | 2700 | 0,5 | 150 | 2+2 | 35 | 6×10 | 0,89 | 6 | 4×2,5 | 0,87 |
