Курсовая работа 1: Расчет режимов короткого замыкания в электроэнергетической системе вариант 7

• 1. Расчет начальной стадии переходного процесса при трехфазном КЗ на шинах низшего напряжения электростанции (К₁).

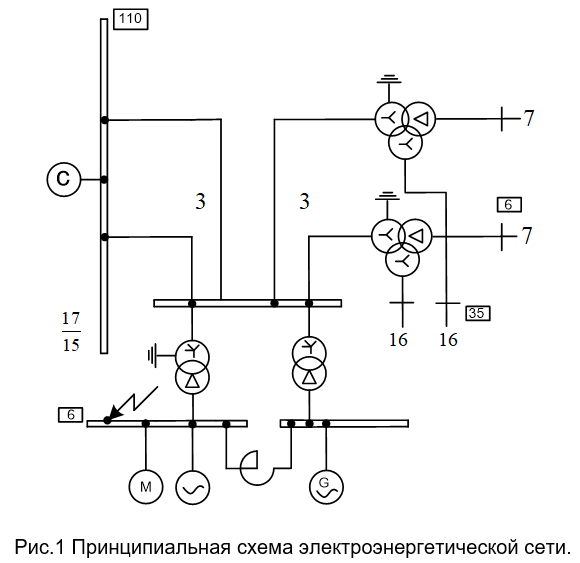

1.1 Составление схемы замещения электроэнергетической системы с учётом эквивалентирования заданных участков системы.
1.2 Определение параметров схемы замещения в о.е.
1.3 Приведение схемы к простейшему виду методом преобразования.
1.4 Расчёт начального действующего значения периодической составляющей тока трёхфазного КЗ в месте повреждения.
1.5 Определение значений токов КЗ в ветвях источников.
1.6 Проверка баланса токов источников питания.
1.7 Выражение найденных токов КЗ в именованных единицах с приведением их к своим ступеням трансформации.

• 2.Расчет начальной стадии переходного процесса при несимметричном КЗ на шинах высшего напряжения электростанции

2.1 Определение параметров схем замещения:
2.2 Приведение схемы каждой последовательности к простейшему виду методом преобразования.
2.3 Расчет дополнительного сопротивления (аварийного шунта) и построение эквивалентной схемы прямой последовательности.
2.4 Расчет полного тока поврежденной фазы по аналитическому выражению сопоставление его с найденным по векторной диаграмме.
2.5 Расчет распределения симметричных составляющих токов и напряжений в схемах замещения отдельных последовательностей и определение их значений в заданном сечении (при несимметричном кз).
2.6 Построение векторных диаграмм токов и напряжений. Графическое определение их
фазных величин с выражением в именованных единицах для ступени трансформации,
соответствующей сечению.

• 3.Расчет начальной стадии переходного процесса при несимметричном КЗ на шинах высшего напряжения электростанции


3.1 Расчёт изменения тока КЗ в месте повреждения по составляющим от отдельных типов источников с применением метода типовых кривых. Построение графиков огибающих периодических слагающих токов (в кА).
3.2 Расчет изменения наиболее возможной апериодических составляющих тока КЗ
в местах повреждения по составляющим от отдельных типов источников.
3.3 определение значения ударного тока КЗ в месте повреждение по составляющим
от отдельных типов источников.
3.4 Построение графической зависимости изменения мгновенных значений полного тока
КЗ в месте повреждения для системы.
