Курсовая работа 1: Расчет режимов короткого замыкания в электроэнергетической системе вариант 36

• 1. Расчет начальной стадии переходного процесса при трехфазном КЗ на шинах низшего напряжения электростанции (К₁).

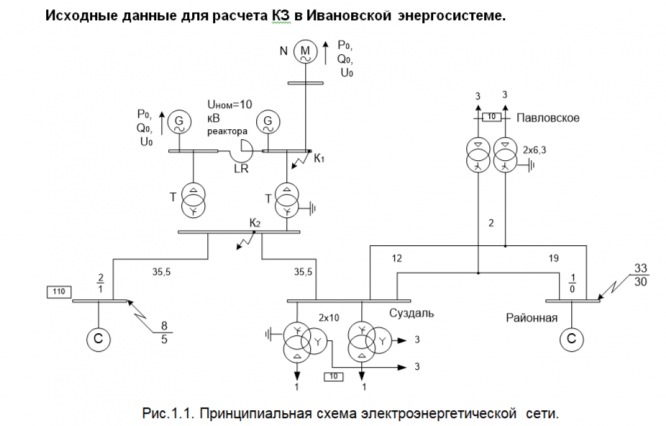

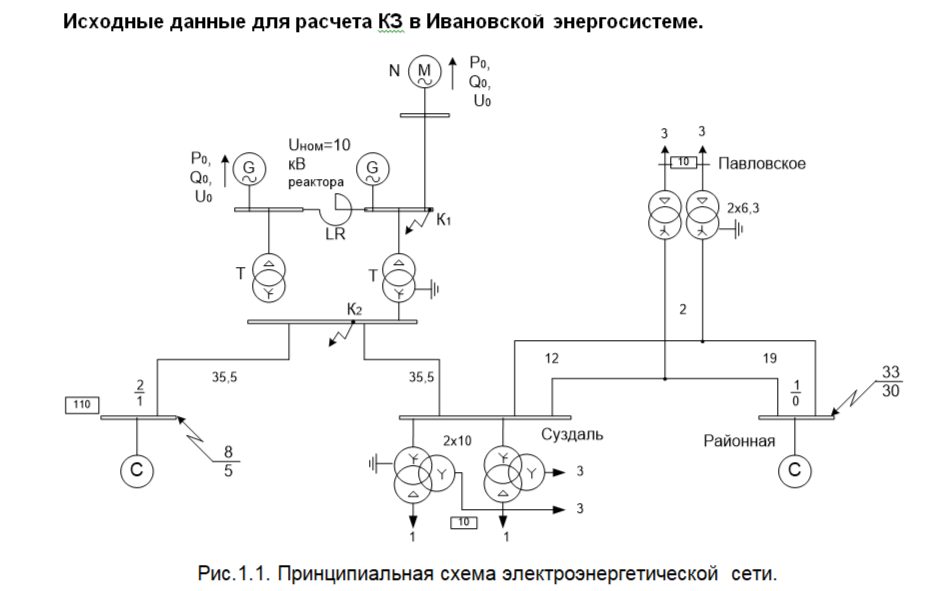

​1.1 Составление схемы замещения электроэнергетической системы с учетом эквивалентирования заданных участков системы.
1.2 Определение параметров схемы замещения в относительных единицах.
1.3 Приведение схемы к простейшему виду методом преобразования
1.4 Расчет начального действующего значения периодической составляющей тока трехфазного КЗ в месте повреждения.
1.5 Определение значений токов КЗ в ветвях источников методом обратного преобразования.
1.6 Проверка баланса токов КЗ.​​​

• 2.Расчет начальной стадии переходного процесса при несимметричном КЗ на шинах высшего напряжения электростанции (К₂)

2.1 Составление схем замещения прямой последовательностей с учетом эквивалентирования заданных участков системы. Определение параметров схемы замещения прямой последовательности в относительных единицах .
2.2 Определение параметров схемы замещения прямой последовательности в относительных единицах.
2.3 Приведение схемы к простейшему виду методом преобразования
2.4 Составление схемы замещения обратной последовательностей с учетом эквивалентирования заданных участков системы. Определение параметров схемы замещения обратной последовательности в относительных единицах.
2.5 Определение параметров схемы замещения обратной последовательности в относительных единицах.
2.6 Приведение схемы к простейшему виду методом преобразования
2.7. Составление схем замещения нулевой последовательностей с учетом эквивалентирования заданных участков системы. Определение параметров схемы замещения обратной последовательности в относительных единицах.
2.8.Определение параметров схемы замещения нулевой последовательности в относительных единицах.
2.9. Расчет дополнительного сопротивления (аварийного шунта) и построение эквивалентной схемы прямой последовательности.
2.10. Расчет симметричных составляющих токов и напряжений в месте повреждения и построение по ним векторных диаграмм токов и напряжений для точки КЗ.
2.11. Расчет полного тока поврежденных фаз по аналитическому выражению (через коэффициент m⁽ⁿ⁾) и сопоставление его в о.е. со значением, найденным графически.
2.12. Расчет тока трехфазного КЗ на шинах высшего напряжения электростанции и сопоставление его с найденным током несимметричного КЗ.
2.13. Расчет распределения симметричных составляющих токов и напряжений в схемах замещения отдельных последовательностей и определение их значений в заданном сечении (при несимметричном КЗ).

• 3.Расчет изменения во времени тока трехфазного КЗ в месте повреждения на шинах низшего напряжения электростанции (К₁).

​​​​3.1 Расчет изменения тока КЗ в месте повреждения по составляющим от отдельных типов источников с применением метода типовых кривых. Построение графиков огибающих периодических слагающих токов (в о.е.).
3.2. Расчет изменения наиболее возможной апериодической слагающей тока КЗ в месте повреждения по составляющим от отдельных типов источников. Построение графиков (в о.е.).
3.3. Определение значения ударного тока КЗ в месте повреждения по составляющим от отдельных типов источников (в о.е.).
3.4 Построение графически зависимости изменения мгновенных значений тока КЗ в месте повреждения (или от одного из источников).
