Курсовая работа: Расчет статической устойчивости узла нагрузки вариант 4

ЗАДАНИЕ 1

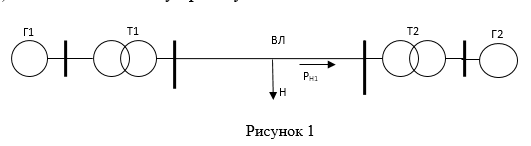

Для приведенной схемы электропередачи (см. рис.1) определить коэффициент запаса статической устойчивости генераторной станции 1:
1) no идеальному пределу мощности;
2) по действительному пределу мощности.

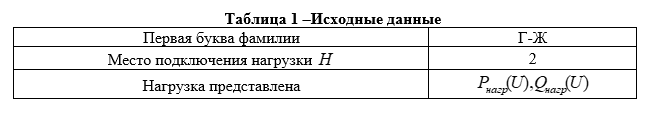

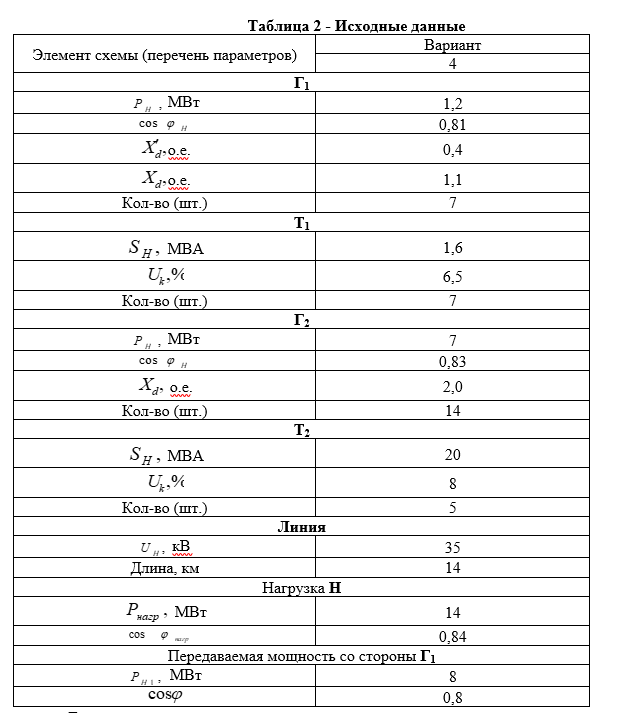

Для всех вариантов определить предел передаваемой мощности со стороны станции с генераторами Г₁. Место подключения нагрузки в схеме электропередачи, характер ее представления определяются по варианту. Варианты задания 1 представлены в таблице 1 и 2

ЗАДАНИЕ 2

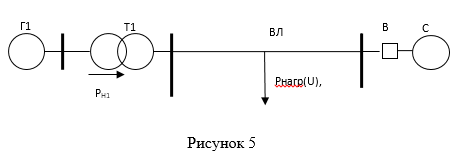

Для электропередачи, преобразованной в соответствии со схемой задания 1 (оставлены без изменения элементы передающей станции; место подключения нагрузки, приемная система представлена нагрузкой и системой неограниченной мощности; нагрузка задана статическими характеристиками проверить статическую устойчивость нагрузки по критериям и , полагая, что выключатель В отключен (см.пример 2 [1]). На генераторах АРВ отсутствует.

ЗАДАНИЕ 3

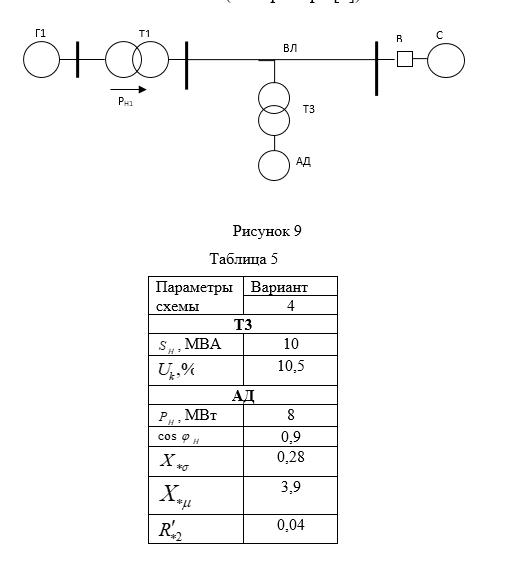

Для электропередачи, преобразованной в соответствии со схемой задания 2 (оставлены без изменения элементы передающей станции, место подключения нагрузки, система принята обладающей неограниченной мощностью, нагрузка представлена в виде эквивалентного асинхронного двигателя, присоединенного к шинам вторичного напряжения п/ст) определить в соответствии с вариантом задания:
Критическое напряжение на шинах п/ст, при котором произойдет опрокидывание эквивалентного двигателя; определить запас устойчивости по мощности и скольжению, полагая, что выключатель В отключен;
В расчетах принять, что нагрузка на валу эквивалентного асинхронного двигателя не зависит от скольжения (см. пример 3[1]).
