Курсовая работа: Проектирование системы отопления

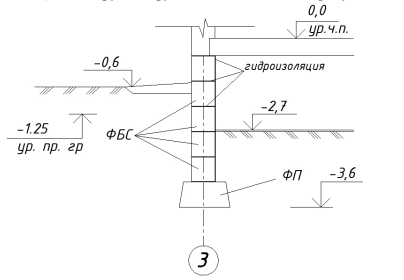

Проектирование системы отопления в курсовой работе осуществляется для возводимого семиэтажного жилого здания с чердаком и техническим подпольем. Ограждающие конструкции: Стены несущие – кирпичные (кирпич пустотный) (схема конструкции предоставлена в п 2.1), плиты перекрытия надподвальные – железобетонные, пустотные (схема конструкции предоставлена в п 2.2), плиты перекрытия чердачные – железобетонные, пустотные (схема конструкции предоставлена в п 2.3). Внутренние несущие и самонесущие стены – кирпичные (кирпич силикатный). В качестве фундамента здания используется ленточный сборный фундамент. Основные составляющие элементы: фундаментные блоки сборные (ФБС), фундаментные плиты (ФЛ), гидроизоляция (гидроизол на битумной мастике). Конструкция фундамента показана на рисунке 1
Количество квартир на этаже – 7. Из них – 2 трёхкомнатные и 5 двухкомнатных. Размеры оконных проёмов в квартирах - 2000х1400 и 1400х1400, на лестничной клетке – 1200х1400. Размеры наружных дверей – 1000х2100. Форма здания на плане – прямоугольная с выступами. Габаритные размеры здания в осях А-Ж – 21700, в осях 1-12 – 29900. 4 Жилая площадь здания – 1083,18 м 2 , Строительный объем здания – 11283,97 м 3 . Междуэтажное сообщение – лестницы крупноэлементные из площадок и маршей плитной конструкции, лифт пассажирский. Здание подключено к централизованым сетям: объединённого водопровода (на хозяйственно питьевые и противопожарные нужды), канализации (для отвода сточных вод), водяного теплоснабжения.

Месторасположение здания – г. Могилёв, Могилёвская область. Здание располагается на равнинной местности без резких перепадов высот. Грунт ,в данной местности, представляет собой лёгкий пылеватый суглинок, подстилаемый на глубине до 1 метра моренным суглинком. Для данной местности характерная глубина промерзания грунта: средняя из максимальных за год – 65 см, наибольшая из максимальных – 130 см. Ориентация фасада здания – Восток.
