Курсовая работа: Схемные функции и частотные характеристики линейных электрических цепей

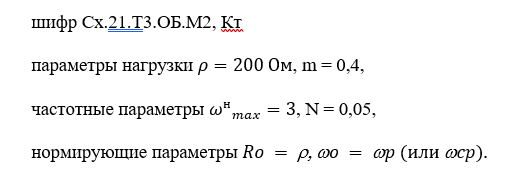

шифр Сх.21.Т3.ОБ.М2, Кт
параметры нагрузки , m = 0,4,
частотные параметры , N = 0,05,
нормирующие параметры

1. Задание

Получить и исследовать входные и передаточные операторные функции.
Рассчитать частотные характеристики (ЧХ) по выражениям АЧХ и ФЧХ, на основе карты нулей и полюсов и с использованием автоматизированных методов анализа цепей.

1. Содержание расчетной части пояснительной записки:
   1. Исследование нагрузки:

– предполагаемый на основе схемы характер АЧХ и ФЧХ входной и передаточной функций;
– вывод операторных выражений входной и передаточной функций и их проверка по размерности, соответствию модели на крайних частотах диапазона, порядку полиномов и условиям физической реализуемости;
– нормировка операторных функций;
– предполагаемый вид частотных характеристик (ЧХ) на основе карты нулей и полюсов и вычисление значений ЧХ на ;
– расчет резонансных частот и резонансных сопротивлений;
– определение полосы пропускания цепи;

1. Исследование схемы транзистора с обобщенной нагрузкой Y_Н:

– вывод операторных выражений входной и передаточной функций на основе метода узловых потенциалов, проверка полученных выражений всеми возможными способами (см. п. 3.1);
– нормировка операторных функций.

1. Исследование транзистора с избирательной нагрузкой:

– предполагаемый характер ЧХ полной модели и определение ряда численных значений ЧХ в характерных точках (w = 0, w = wp и т. п.);
– получение нормированных выражений входной и передаточной функций и их проверка на соответствие полиномов схемных функций порядку полной цепи и соответствие минимальных и максимальных степеней функций значениям, полученным для полной схемы на крайних частотах w ® 0 и w ® ¥;
– предполагаемый характер ЧХ на основе карты нулей и полюсов и вычисление значений ЧХ на ;
– получение выражений АЧХ и ФЧХ обеих функций на основе нормированных выражений и расчет по ним значений ЧХ на ;
– оценка устойчивости и фазоминимальности цепи по карте нулей и полюсов;
– получение АЧХ и ФЧХ входной и передаточной функций на основе автоматизированного расчета цепи и построение частотных характеристик (c указанием на них ранее вычислительных значений);
– представление входного сопротивления полной цепи последовательной и параллельной моделями на одной из частот заданного диапазона (w ¹ 0 и w ¹ wР ).

1. Перечень графического материала:

– схемы нагрузки, транзистора с обобщенной нагрузкой, полной цепи,
– эквивалентные модели на крайних частотах,
– карты нулей и полюсов,
– частотные характеристики.
