Курсовая работа: Вариант 17 - Группа 3 - КП - Анализ гармонического процесса в отрезке радиочастотного кабеля вариант 17

Пояснительная записка к курсовой работе по курсу: Основы теории цепей

на тему: Анализ гармонического процесса в отрезке радиочастотного кабеля

Содержание

1. Задание на курсовую работу
2. Выбор марки радиочастотного кабеля
3. Моделирование генератора, нагрузки и отрезка радиочастотного кабеля
4. Расчет распределения действующих значений напряжения и тока вдоль нагруженного отрезка линии без потерь
5. Расчет распределения вещественной и мнимой составляющих сопротивления вдоль отрезка линии
6. Расчет значений активных мощностей
7. Определение значений параметров элементов согласующих устройств
8. Определение значений параметров согласующего устройства по диаграмме сопротивлений и проводимостей
9. Расчет распределений действующих значений напряжения и тока при согласовании
10. Построение графиков распределений вещественной и мнимой составляющих сопротивления
11. Определение значения активной мощности нагрузки в начале и в конце линии в согласованном режиме
12. Список литературы

Задание на курсовую работу

Высокочастотный генератор мощностью Р_г с внутренним сопротивлением R_г, работающий на частоте f_г, связан с приемником энергии отрезком радиочастотного кабеля длиной l. Приемник энергии представлен сосредоточенным пассивным двухполюсником с комплексным сопротивлением . В соответствии с вариантом задания (табл. 1), определяемым номером фамилии студента в групповом журнале и номером n группы (без первой цифры), требуется:

1. Выбрать марку радиочастотного кабеля, исходя из заданных значений параметров генератора. Критерий выбора – минимальное значение расчётной массы 1 км кабеля. Привести эскиз конструкции выбранного кабеля с указанием размеров его элементов, а также параметры и частотные характеристики.
2. Подобрать модели генератора, отрезка кабеля и приёмника энергии (нагрузка кабеля) и определить значения их параметров.
3. Рассчитать распределения действующих значений или огибающих напряжения и тока вдоль нагруженного отрезка кабеля и построить их графики на интервале [0, l].
4. Рассчитать распределения составляющих комплексного сопротивления или проводимости (в зависимости от способа последующего согласования) вдоль нагруженного отрезка кабеля и построить их графики на интервале [0, l].
5. Рассчитать распределения активной и реактивной мощностей вдоль отрезка кабеля на интервале [0, l] и построить их графики. Сравнить значения активной мощности, отдаваемой генератором, и активной мощности, потребляемой нагрузкой кабеля. Сопоставьте их со значением мощности генератора Р_г.
6. Рассчитать значения параметров элементов согласующего устройства (рис. 1 – 9, на которых комплексная проводимость ).
7. Найти значения параметров элементов согласующего устройства по диаграмме полных сопротивлений (проводимостей) и описать порядок их определения с соответствующими графическими построениями.
8. Рассчитать распределения действующих значений напряжения и тока вдоль согласованного участка отрезка кабеля и элементов согласующего устройства и построить их графики.
9. Рассчитать распределения вещественной и мнимой составляющих сопротивления (проводимости) вдоль согласованного участка отрезка кабеля и элементов согласующего устройства и построить графики.
10. Рассчитать распределения активной и реактивной мощностей вдоль согласованного участка отрезка кабеля и элементов согласующего устройства и построить их графики. Сравнить значения активной мощности, отдаваемой генератором, и активной мощности, потребляемой нагрузкой кабеля. Сопоставьте их со значением мощности генератора Р_г.

Исходные данные

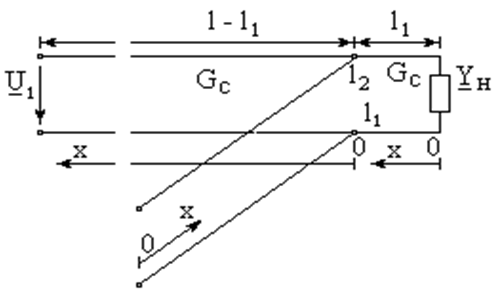

Схема согласующего устройства.

Согласование параллельным разомкнутым шлейфом.
