Курсовая работа: Вариант 6 - Группа 7 - КП - Анализ гармонического процесса в отрезке радиочастотного кабеля вариант 6

Пояснительная записка к курсовой работе по курсу: Основы теории цепей

на тему: Анализ гармонического процесса в отрезке радиочастотного кабеля

Содержание

1. Часть 1
2. Задание на курсовую работу
3. Исходные данные
4. Выбор марки радиочастотного кабеля
5. Моделирование генератора, нагрузки и отрезка радиочастотного кабеля
6. Расчёт распределения действующих значений напряжения и тока вдоль нагруженного отрезка линии без потерь
7. Расчёт распределений вещественных и мнимых частей сопротивления
8. Расчёт значений активных мощностей
9. Определение значений параметров элементов согласующего устройства
10. Расчёт значений параметров элементов согласующего устройства с помощью круговой диаграммы
11. Расчёт распределения действующих значений напряжения и тока вдоль отрезка линии и элементов согласующего устройства
12. Расчёт значений активных мощностей в согласованном режиме
13. Заключение
14. Часть 2
15. Задание на курсовую работу
16. Исходные данные
17. Получение выражения для комплексной передаточной функции
18. Амплитудно-частотная и фазо-частотная характеристики
19. Расчет границ полосы пропускания фильтра
20. Заключение
21. Список использованной литературы

Часть 1

Задание на курсовую работу

Высокочастотный генератор мощностью Р_Г с внутренним сопротивлением R_Г, работающий на частоте ƒ_Г, связан с приемником энергии отрезком радиочастотного кабеля длиной l. Приемник энергии представлен пассивным двухполюсником сопротивлением Z₂. В соответствии с вариантом задания, требуется:

1. Выбрать марку радиочастотного кабеля, исходя из заданных значений параметров высокочастотного генератора. Критерий выбора – минимальная величина номинальной массы кабеля. Привести эскиз конструкции выбранного кабеля с указанием размеров его элементов, а также параметры и частотные характеристики.
2. Подобрать модели генератора и нагруженного отрезка кабеля и определить значения их параметров.
3. Рассчитать распределения действующих значений или огибающих напряжения и тока вдоль нагруженного отрезка линии и построить графики.
4. Построить графики распределения вещественной и мнимой составляющих сопротивления и проводимости (в зависимости от способа последующего согласования) вдоль отрезка линии.
5. Определить и сопоставить значения активной мощности в начале и в конце отрезка линии.
6. Рассчитать значения параметров элементов согласующего устройства.
7. Найти значения параметров элементов согласующего устройства по диаграмме полных сопротивлений (проводимостей) и описать порядок их определения с соответствующими графическими построениями.
8. Рассчитать распределения действующих значений напряжения и тока вдоль отрезка линии и элементов согласующего устройства и построить их графики.
9. Определить и сопоставить значения активной мощности нагрузки в начале и в конце отрезка линии в согласованном режиме.

Исходные данные

Схема согласующего устройства.

Согласование последовательным короткозамкнутым шлейфом.

Часть 2

Задание на курсовую работу

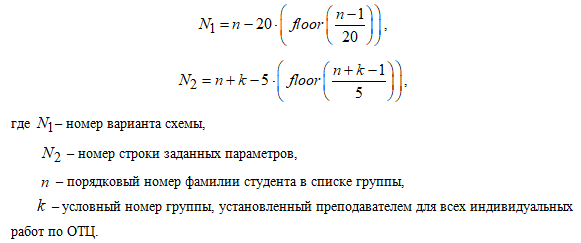

1. Выбрать вариант схемы четырехполюсника и параметры его элементов по двум формулам:

2. Изобразить схему своего четырехполюсника при холостом ходе (выходные зажимы разомкнуты).
3. Получить выражение для комплексной передаточной функции (коэффициента передачи по напряжению) при холостом ходе
4. Получить выражения для амплитудно-частотной характеристики (АЧХ) и фазочастотной характеристики (ФЧХ):
5. Построить амплитудно-частотную (АЧХ) и фазочастотную (ФЧХ) характеристики.
6. Установить границы полосы пропускания фильтра( напоминание: на границе полосы пропускания отклик – в данном случае модуль АЧХ – составляет от своего наибольшего значения).
7. Заключение. Сформулировать особенности работы заданной схемы в качестве фильтра при гармоническом воздействии. Обратить внимание на легко проверяемые точки частотных характеристик при Полезно изобразить схемы замещения исследуемого четырехполюсника при
