Курсовая работа: Проектирование бункерного загрузочного устройства для токарного станка

Разработать автоматизированный станочный модуль на базе токарного станка, для детали типа Вал из заготовки L = 150 мм, D₁ = 24 мм, D₂ = 28 мм.
Спроектировать автоматизированное бункерное загрузочное устройство, входящее в состав станочного модуля для обработки деталей из стали 45, изображенных на рисунке 1.

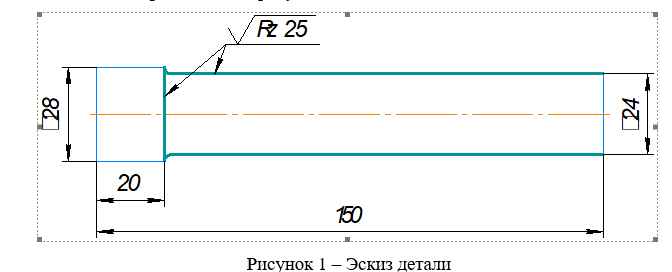

Рисунок 1 – Эскиз детали
Сделать технологические расчеты, выбрать схему автоматизации.
Выполнить графическую часть, содержащую общий вид устройства и циклограмму автоматизированной операции.

Содержание

ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ. 2
ВВЕДЕНИЕ. 5
1. ОБЗОР СУЩЕСТВУЮЩИХ ПУТЕЙ РЕШЕНИЯ ЗАДАЧ. 7
1.1 Исследование методов проектирования бункерного загрузочного устройства 7
1.1.1 Концептуальное проектирование. 7
1.1.2 Моделирование и оптимизация. 8
1.1.3 Применение искусственного интеллекта. 8
1.1.4 Аддитивные технологии. 8
1.1.5 Системы автоматического контроля. 9
2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ. 10
2.1 Анализ чертежа детали и исходных данных. 10
2.1.1 Выбор типа производства и способа получения заготовки. 11
2.1.2 Подбор оборудования. 12
2.2 Подбор режущего инструмента для токарной операции. 13
2.3 Выбор метода базирования и крепления заготовки. 13
2.4 Выбор последовательности переходов и их содержание. 14
2.5 Расчет режимов резания. 14
2.6 Расчет норм времени. 18
3. КОНСТРУКТОРСКАЯ ЧАСТЬ. 20
3.1 Выбор загрузочного устройства и его предварительный расчет. 20
3.2 Расчет и проектирование загрузочного устройства. 22
3.2.1 Расчет конструктивных параметров бункера. 22
3.2.2 Расчет производительности бункера. 22
3.2.3 Расчет объема бункера. 23
3.3 Расчет элементов загрузочного устройства. 25
3.3.1 Расчет привода бункера. 25
3.4 Расчет и построение циклограммы комплекса. 28
3.5 Описание конструкции и принципа действия бункерного устройства 29
3.6 Описание автоматизированного приспособления. 30
3.7 Общее описание автоматизации станка. 31
ЗАКЛЮЧЕНИЕ. 33
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.. 34
