ДЗ 2: Назначение режимов резания для операции сверления
Описание

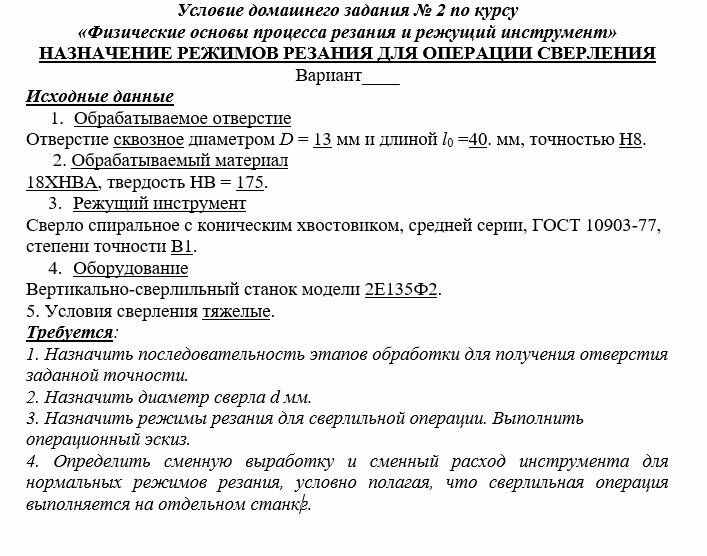

Условие домашнего задания № 2 по курсу
«Физические основы процесса резания и режущий инструмент»
НАЗНАЧЕНИЕ РЕЖИМОВ РЕЗАНИЯ ДЛЯ ОПЕРАЦИИ СВЕРЛЕНИЯ
Вариант____
Исходные данные
- Обрабатываемое отверстие
Отверстие сквозное диаметром D = 13 мм и длиной l0 =40. мм, точностью Н8.
2. Обрабатываемый материал
18ХНВА, твердость НВ = 175.
3. Режущий инструмент
Сверло спиральное с коническим хвостовиком, средней серии, ГОСТ 10903-77, степени точности В1.
4. Оборудование
Вертикально-сверлильный станок модели 2Е135Ф2.
5. Условия сверления тяжелые.
Требуется:

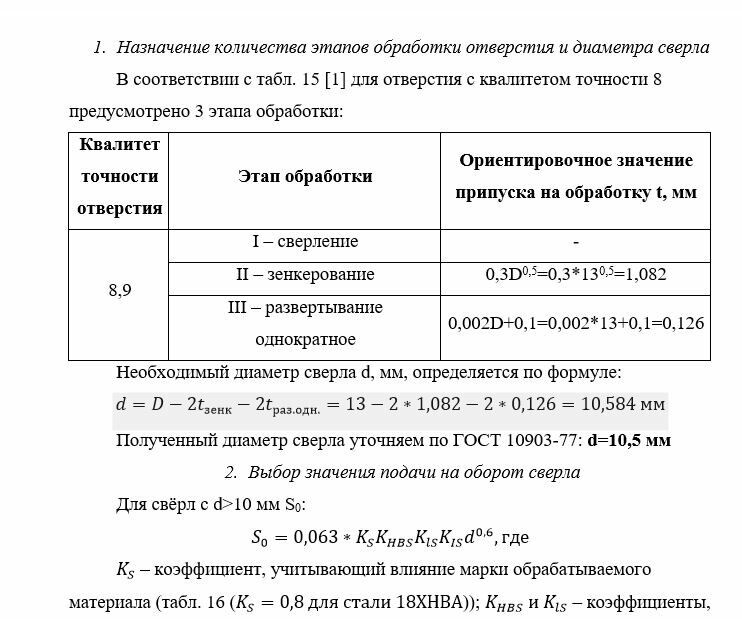

1. Назначить последовательность этапов обработки для получения отверстия заданной точности.
2. Назначить диаметр сверла d мм.
3. Назначить режимы резания для сверлильной операции. Выполнить операционный эскиз.
4. Определить сменную выработку и сменный расход инструмента для нормальных режимов резания, условно полагая, что сверлильная операция выполняется на отдельном станке.
