Курсовая работа: Основы проектирования режущего инструмента - Винт

Основы проектирования режущего инструмента

1.Аннотация

Данный курсовой проект посвящен детальному изучению построения технологии обработки, тщательному анализу параметров стандартных режущих инструментов, а также основам проектирования режущих инструментов. В работе представлена технология обработки конкретной детали. Навыки, полученные в данном проекте, являются фундаментальными (базовыми) для дальнейшего получения теоретического и практического опыта в сфере технологии и обработки.

Винт

2.Содержание

1. АННОТАЦИЯ...2
2. СОДЕРЖАНИЕ...3
3. ВВЕДЕНИЕ...4
4. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ...5
4.1 Обоснование выбора материала...5
4.2 Анализ детали на технологичность...5
4.3 Обоснование выбора получения заготовки...6
4.4 Выбор баз и обоснование выбора...8
4.5 Маршрутная технология...8
4.6 Операционная технология...9
5. РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ...11
5.1 Точение...11
5.2 Сверление...15
5.3 Фрезерование...9
6. КОНСТРУКТОРСКАЯ ЧАСТЬ...23
6.1 Обоснование выбора режущего инструмента...23
7. СПИСОК ЛИТЕРАТУРЫ...27
8. ПРИЛОЖЕНИЯ...28

3.Введение

Основные задачи, решаемые при выполнении курсовой работы, являются:

1. разработка маршрута обработки основных поверхностей детали на основе чертежа детали и технологических требований предъявленных к ней;
2. обоснование выбора и проектирование режущих инструментов, используемых в процессе механической обработки;
3. маршрутно-операционное описание технологического процесса с расчетом режимов резания.

Изготавливаем деталь в рамках единичного производства. Начать необходимо с разработки технологического процесса, затем следует выбрать инструментальную оснастку.
При проектировании технологического процесса исходим из начальных условий и поставленных задач, при этом необходимо:

1. обеспечить выполнение технологических требований, предъявляемых к детали;
2. обеспечить наиболее простой технологический процесс при минимальных экономических затратах;
3. обеспечить изготовление детали на универсальном оборудовании.

При выборе инструмента:

1. назначение оптимальных геометрических параметров режущей части и инструментального материала под требуемую обработку для обеспечения наибольшей производительности и стойкости;
2. целесообразно использовать стандартный инструмент (с обоснованием), в рамках единичного производства для снижения затрат.

4. Технологическая часть

4.1 Обоснование выбора материала

Материал заготовки Сталь 45 ГОСТ 4543-71
Химический состав в % материала 45

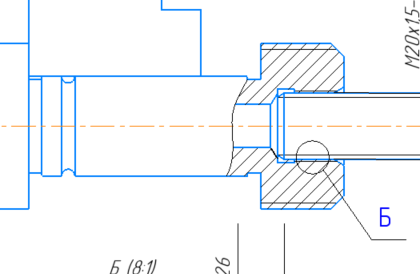

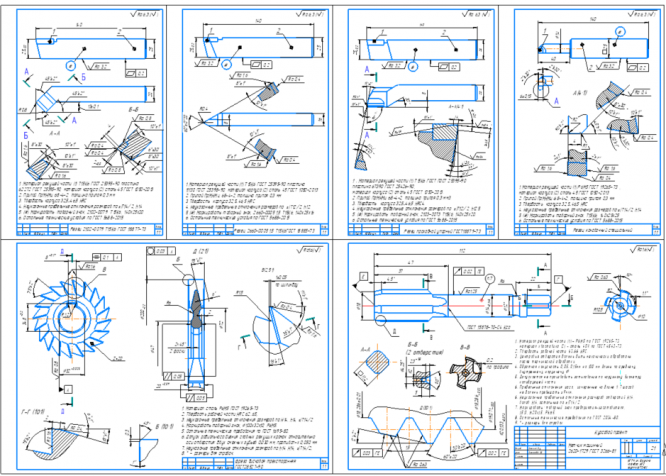

Чертежи

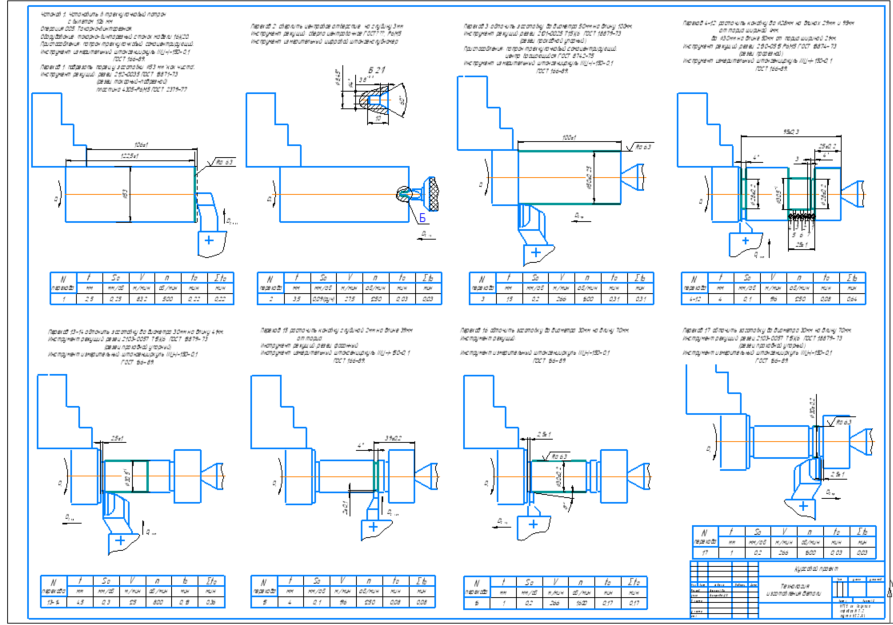

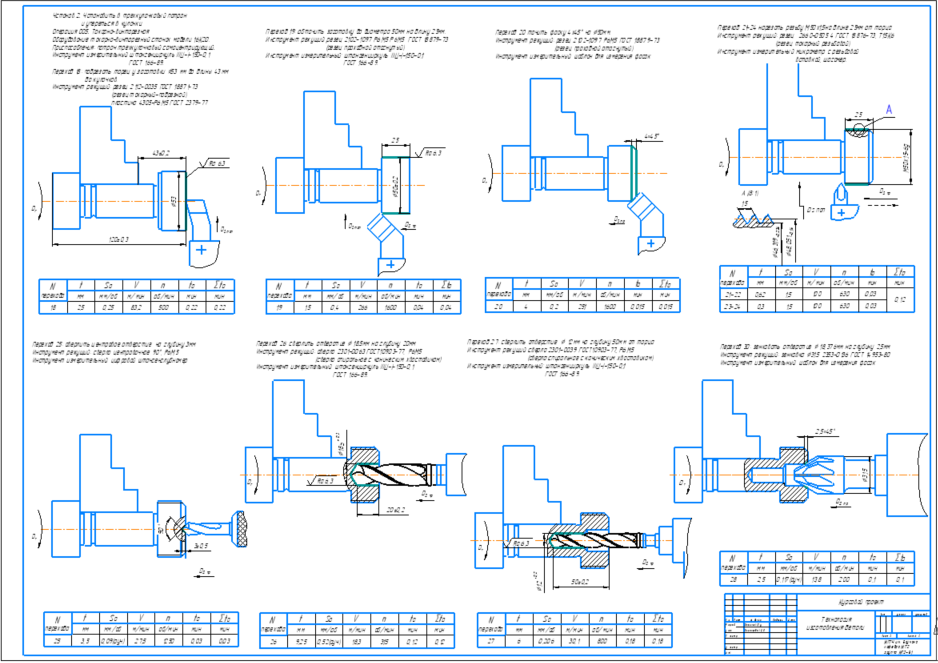

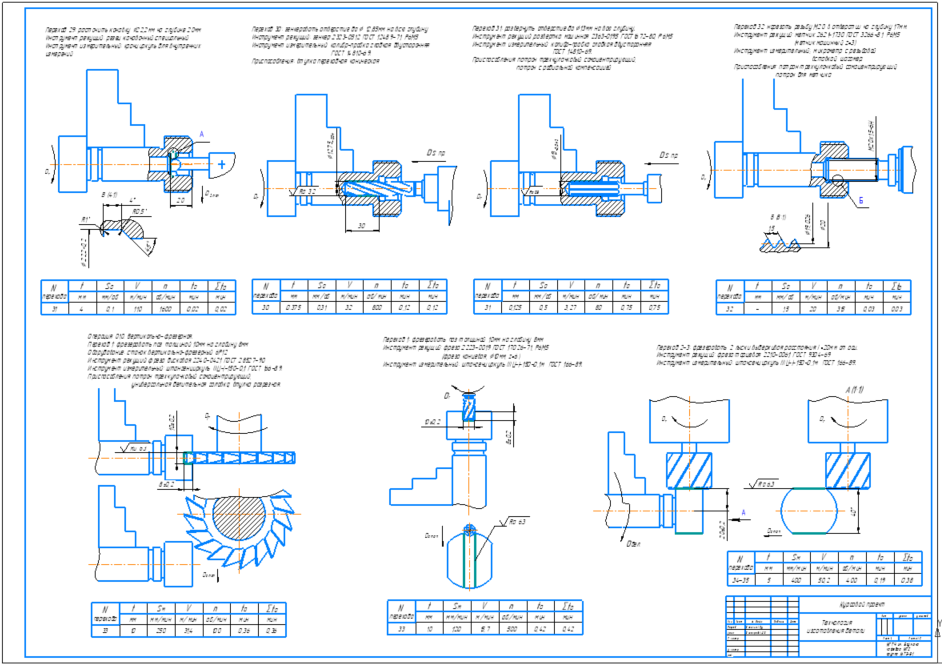

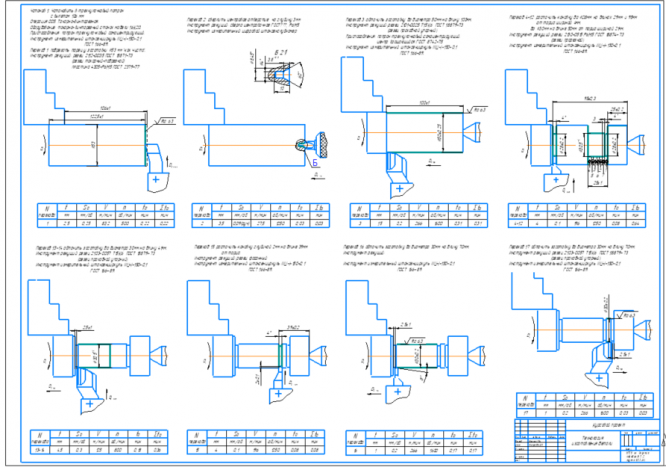

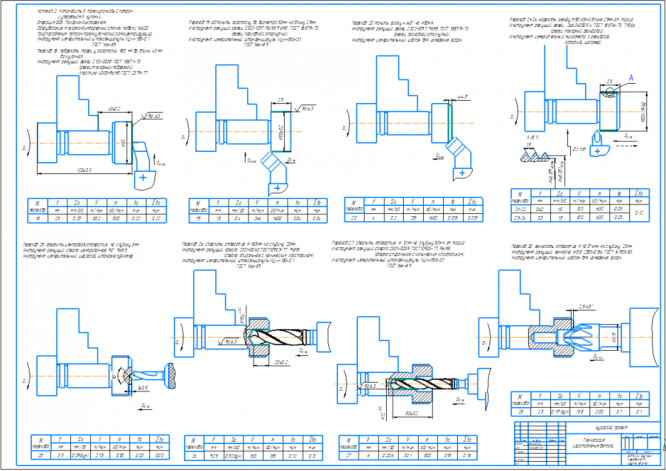

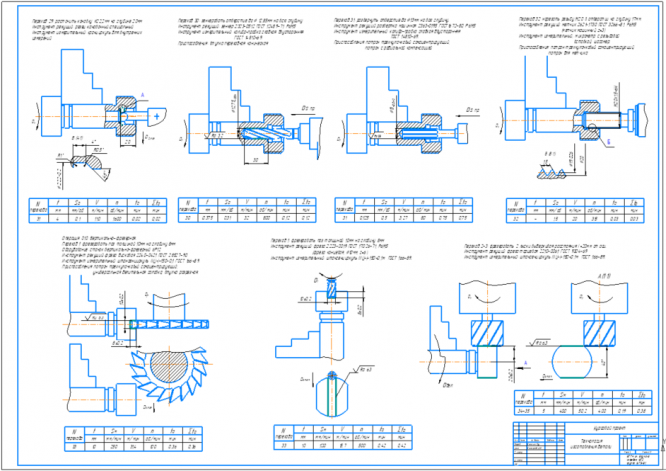

Технология изготовления детали

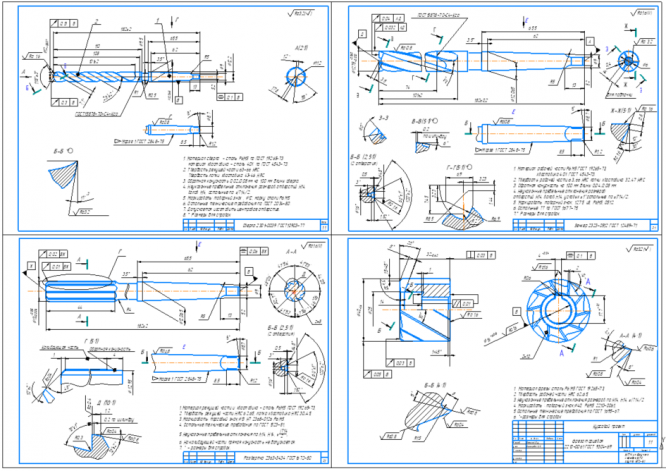

Сверло 2301-0039 ГОСТ 10903-77. Зенкер 2323-0512 ГОСТ 12489-71. Развертка 2363-3434 ГОСТ 1672-80. Фреза торцевая 2210-0061 ГОСТ 9304-69 Резец 2102-0079 Т15К6 ГОСТ 18877-73. Резец 2660-0005 1,5 Т15К6 ГОСТ 18885-73. Резец проходной упорный ГОСТ 18879-73. Резец канавочный специальный. Фреза дисковая терхсторонная ГОСТ 28527-90. Метчик машинный 2620-1729 ГОСТ 3266-81
