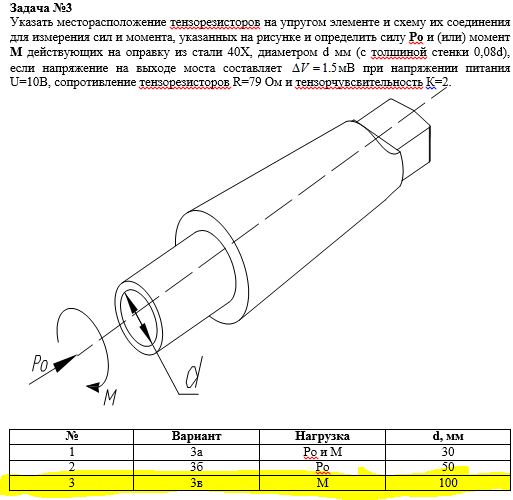

Задача №3
Указать месторасположение тензорезисторов на упругом элементе и схему их соединения для измерения сил и момента, указанных на рисунке и определить силу Ро и (или) момент М действующих на оправку из стали 40Х, диаметром d мм (с толшиной стенки 0,08d), если напряжение на выходе моста составляет 1.5 мВ при напряжении питания U=10В, сопротивление тензорезисторов R=79 Ом и тензорчувсвительность К=2.
![]()
Указать месторасположение тензорезисторов на упругом элементе и схему их соединения для измерения сил и момента, указанных на рисунке и определить силу Ро и (или) момент М действующих на оправку из стали 40Х, диаметром d мм (с толшиной стенки 0,08d), если напряжение на выходе моста составляет 1.5 мВ при напряжении питания U=10В, сопротивление тензорезисторов R=79 Ом и тензорчувсвительность К=2.
