ДЗ 4: Расчет электромеханического привода (ЭМП) вариант 14
Описание
ДЗ ЗАЧТЕНО НА МАКСИМАЛЬНЫЙ БАЛЛ!
- ДЗ в WORD;
- Эпюры и Схемы в AutoCAD.
![]()
УСЛОВИЕ
👉Схема ЭМП:
👉Исходные данные для выполнения задания по варианту №14:
| Момент нагрузки Мн | 1 Н·М |
| Частота вращения выходного вала | 10 об/мин |
| Угловое ускорение вращения выходного вала Ен | 10 рад/с2 |
| Момент инерции нагрузки Jн | 0.3 кг·м2 |
| Температура эксплуатации | -20..+40 °С |
| Род тока | переменный |
| Срок службы не менее | 1500 час |
| Критерий расчета | быстродействие |
| Режим работы | кратковременный |
| Метод расчета, процент риска при расчете, точность | вероятностный, 10% |
| Рабочий угол поворота выходного вала | ±1800 град |
| Точность отработки не хуже | 25' |
| Примечание | пуски частые |

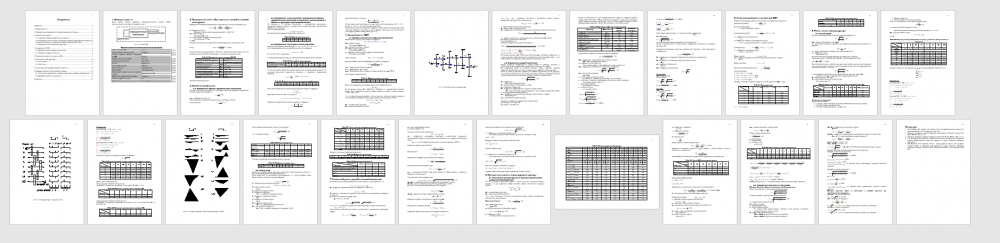

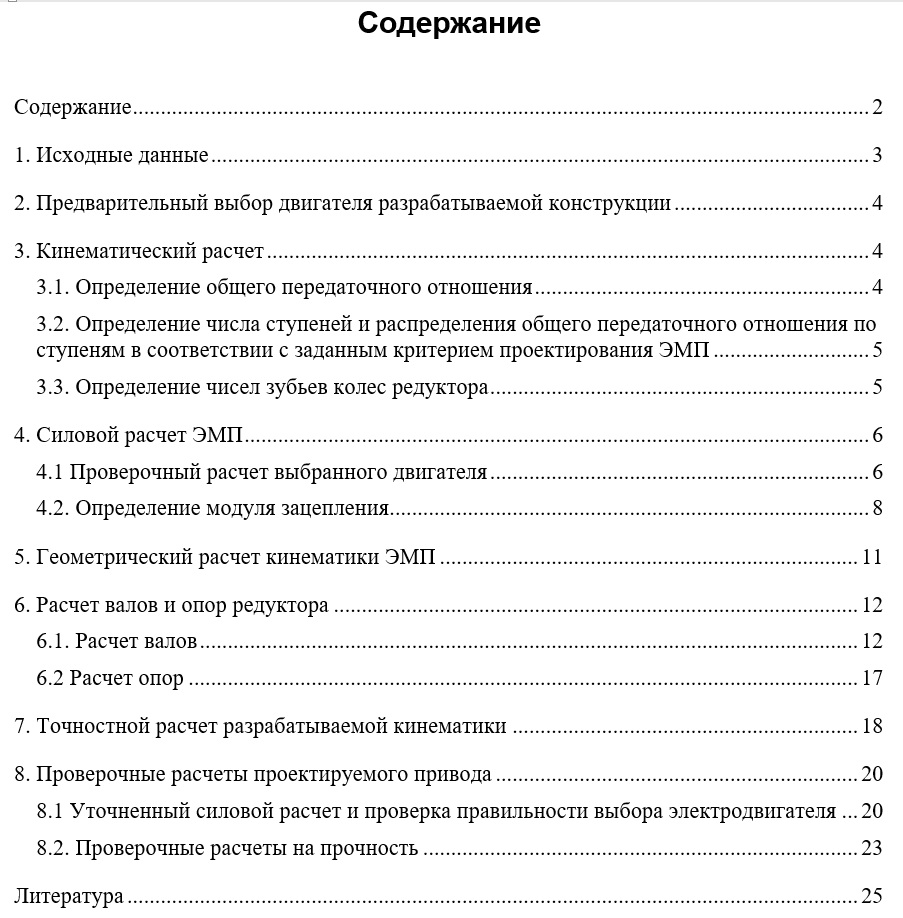

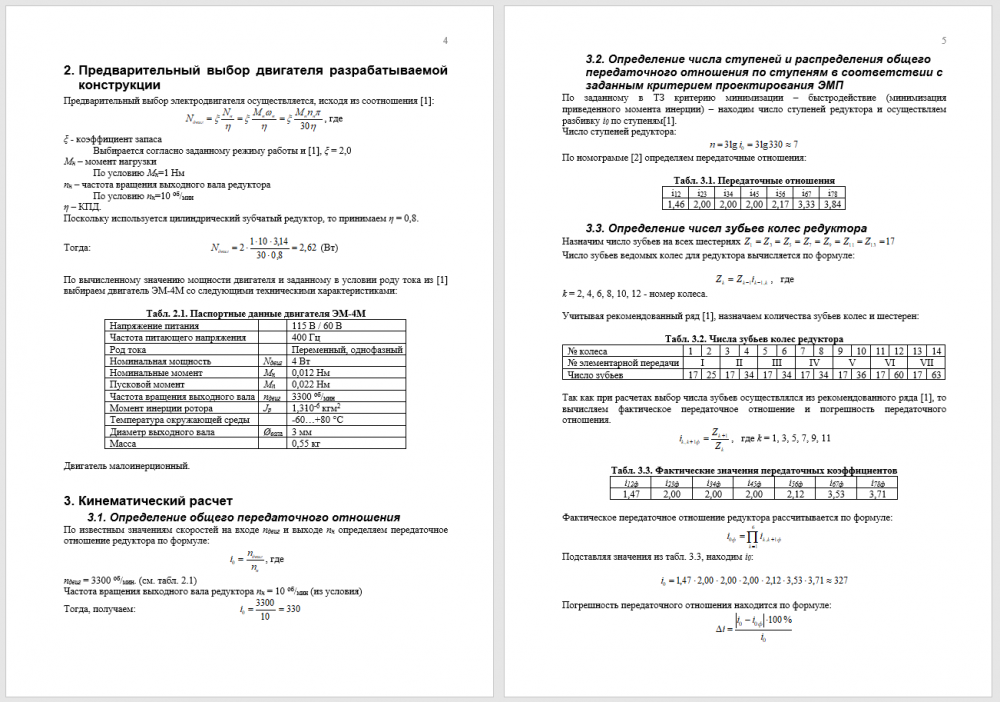

ДЕМО
Показать/скрыть дополнительное описаниеРазработать согласно заданного варианта кинематическую схему ЭМП и рабочий чертеж зубчатого колеса. Результаты расчета ЭМП представляются в виде расчетно-пояснительной записки, в которой должны содержаться следующие разделы: Исходные данные задания. Анализ исходных данных. Определение возможного значения ЭМП. Обоснование выбора электродвигателя для ЭМП. Подбор двигателя. Кинематический расчет ЭМП. 3.1. Определение общего передаточного отношения. 3.2. Определение числа ступеней и определение общего передаточного отношения по ступеням в соответствии с заданным критерием проектирования ЭМП.
3.3. Определение чисел зубьев колес редуктора. Силовой расчет ЭМП. Предварительная проверка правильности выбора электродвигателя. Выбор степени точности и вида сопряжения для зубчатых передач. Расчет на прочность зубьев колес ЭМП. Выбор материалов и определение допускаемых напряжений. Геометрический расчет зубчатого колеса (по указанию преподавателя). Разработка кинематической схемы ЭМП (кинематическая схема выполняется в виде чертежа на листе формата А4 с соблюдением соотношений между геометрическими характеристиками колес и межосевых расстояний).
Проверочные расчеты разработанного ЭМП. 8.1. Уточненный силовой расчет и проверка правильности выбора электродвигателя. 8.2. Проверочные расчеты на прочность. 8.2.1. Проверка прочности зубьев на изгибную прочность. 8.2.2. Проверка прочности зубьев при кратковременных перегрузках. 8.3. Проверочный расчет ЭМП на точность.
Разработка рабочего чертежа зубчатого колеса (по указанию преподавателя). Чертеж выполняется на формате А4. Анализ результатов расчета ЭМП. Возможные пути улучшения параметров ЭМП. .
Характеристики домашнего задания

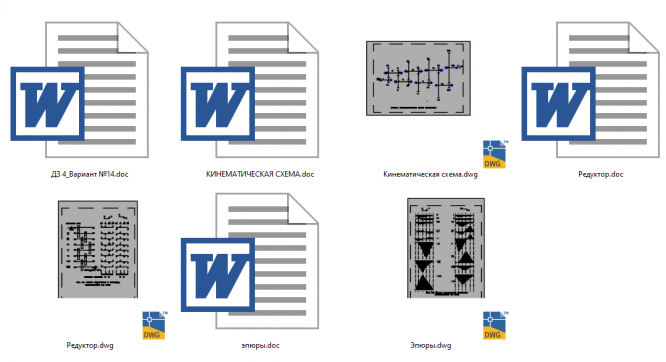

МГТУ им. Н.Э.БауманаСписок файлов
