Домашнее задание №5 - Расчёт размерных цепей
Описание
👉РЕШЕНИЕ ПРЯМОЙ И ОБРАТНОЙ ЗАДАЧИ С ВЫВОДОМ!
УСЛОВИЕ
ДЕМО
Показать/скрыть дополнительное описание

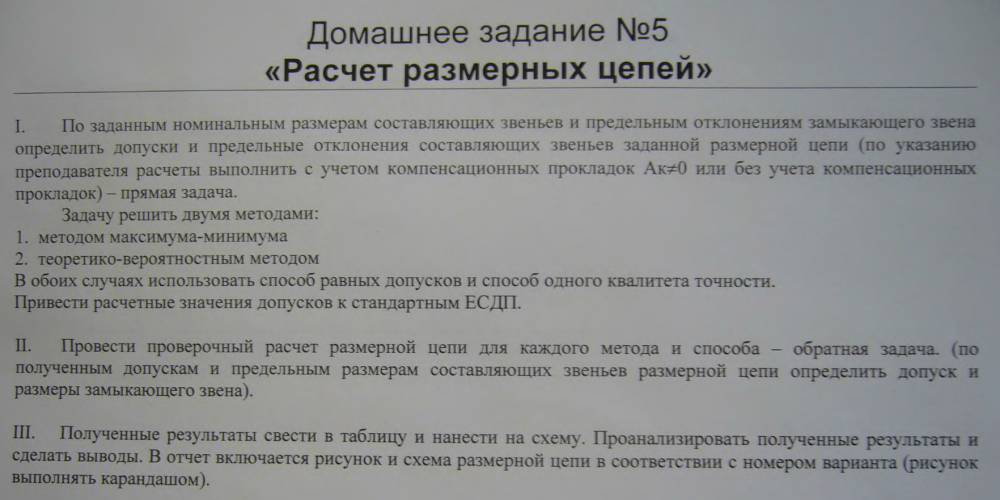

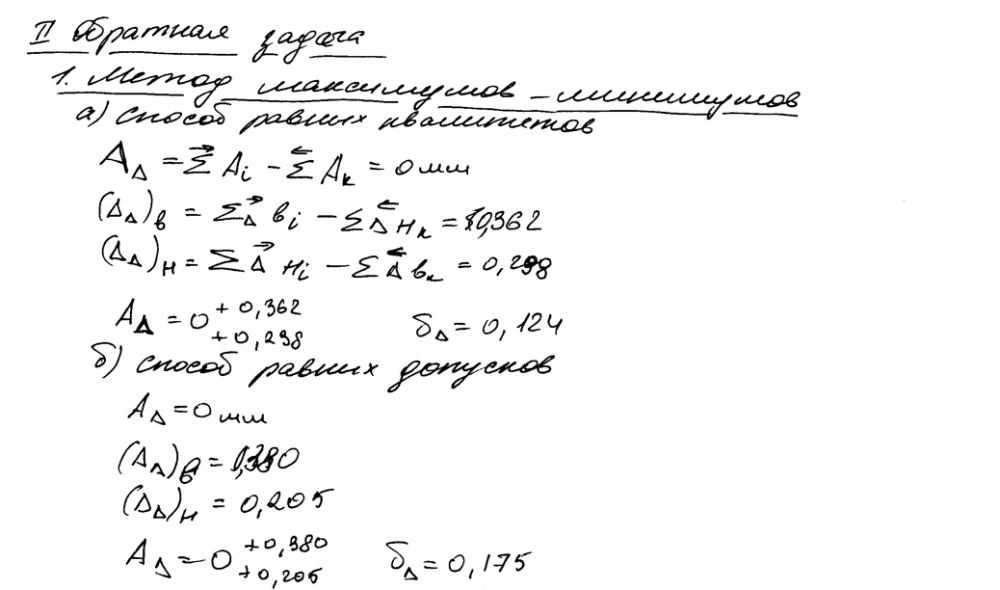

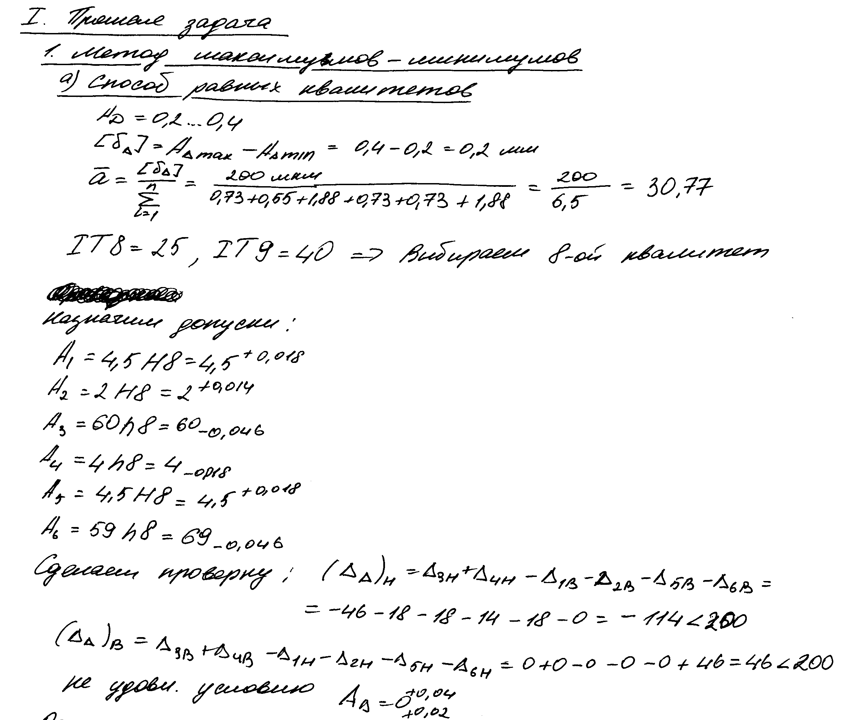

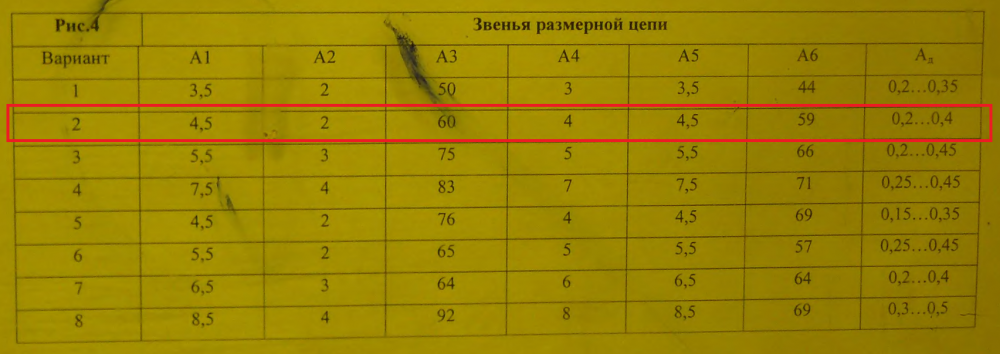

1. По заданным номинальным размерам составляющих звеньев и предельным отклонениям замыкающего звена определить допуски и предельные отклонения составляющих звеньев заданной размерной цепи (по указанию преподавателя расчеты выполнить с учетом компенсационных прокладок Ак≠0 или без учета компенсационных прокладок) - прямая задача. Задачу решить двумя методами: 1. методом максимума-минимума 2. теоретико-вероятностным методом В обоих случаях использовать способ равных допусков и способ одного квалитета точности. Привести расчетные значения допусков к стандартным ЕСДП. П. Провести проверочный расчет размерной цепи для каждого метода и способа обратная задача. (по полученным допускам и предельным размерам составляющих звеньев размерной цепи определить допуск и размеры замыкающего звена).

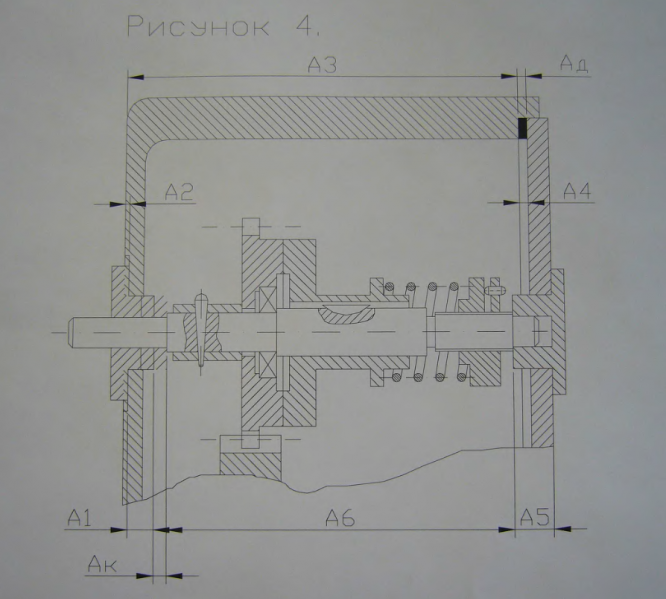

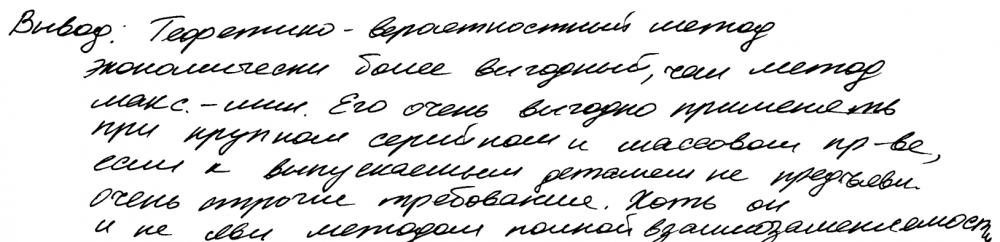

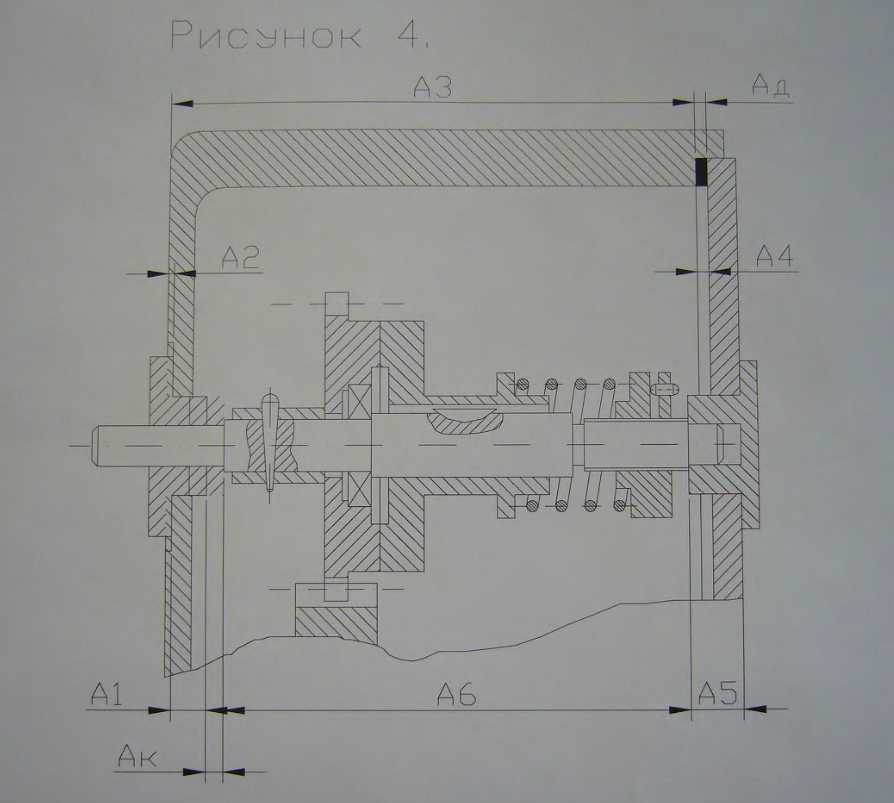

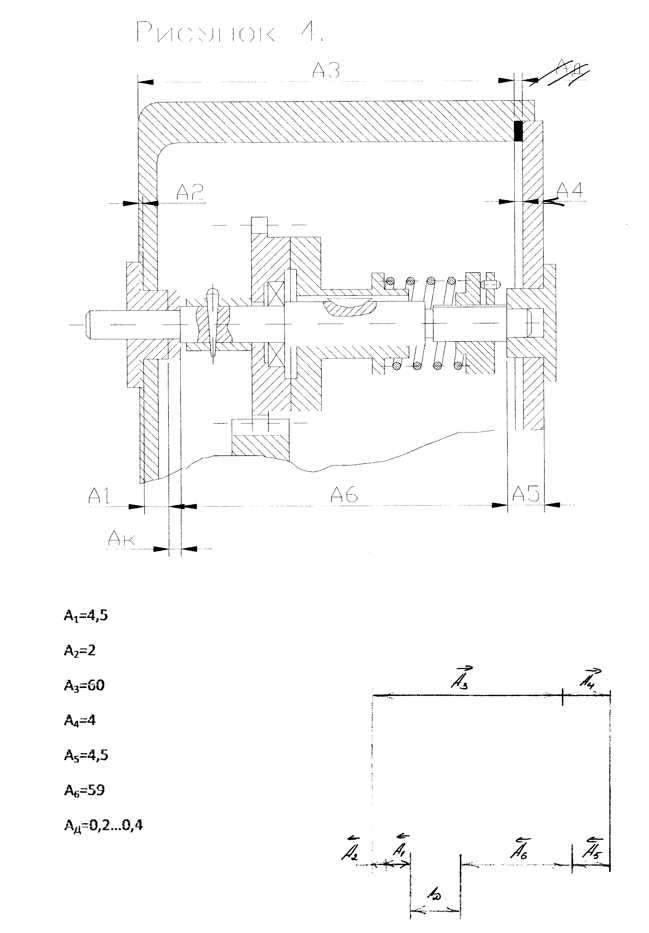

Ш. Полученные результаты свести в таблицу и нанести на схему. Проанализировать полученные результаты и сделать выводы. В отчет включается рисунок и схема размерной цепи в соответствии с номером варианта (рисунок выполнять карандашом). .
Характеристики домашнего задания
Список файлов
- 2.jpg 1,07 Mb
- 3.jpg 1,07 Mb
- 4.jpg 1,07 Mb
- 5.jpg 1,07 Mb
- 6.jpg 60,21 Kb
- 7.jpg 1,31 Mb
- 8.jpg 1,31 Mb
- 1.jpg 73,06 Kb
