Курсовая работа: Разработка трехскоростного электромеханического привода
Описание
Техническое задание.
Разработать конструкцию трехскоростного электромеханического привода по предложенной схеме (рис. 1) в соответствие с заданным вариантом.
Тип электродвигателя
|
Г – 202 |
Скорость вращения выходного вала ω, с-1
|
0,008 0,0112 0,0168 |
Максимальный момент на выходном валу Мс мах , Н.мм
|
1200 |
Рабочие температуры t,°С
|
-20..+40 |
Характер производства
|
Серийное |
Срок службы
|
Не менее 200 часов |

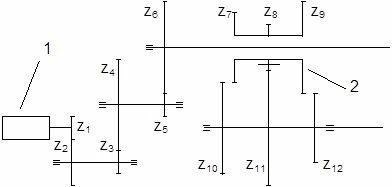

Рисунок 1
Состав курсового проекта: РПЗ в MS Word 32 стр, графическая часть 7 листов А1 в Kompas 3D.
Файлы условия, демо
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаПрограммы
Просмотров
8
Качество
Идеальное компьютерное
Размер
1,76 Mb
Список файлов
ВО Спецификация.spw
Вал-шестерн в сборе с колесом 6 _ РЛ5.01.06.01 ПЭ.spw
Вал-шестерня в сборе _ РЛ5.01.07.00 ПЭ.spw
Вал-шестерня в сборе с колесом 2 _ РЛ5.01.02.00 ПЭ.spw
Вал-шестерня в сборе с колесом 3 _ РЛ5.01.00.03.00 ПЭ.spw
Вал-шестерня в сборе с колесом 4 _ РЛ5.01.04.00 ПЭ.spw
Вал-шестерня в сборе с колесом 5 _ РЛ5.01.05.00 ПЭ.spw
Вилка.cdw
Выходной вал в сборе с блоком колес _ РЛ5.01.08.00 ПЭ.spw
Г-М.cdw
Двигатель в сборе.cdw
Крышка.cdw
РПЗ.docx
СЧ Спецификация.spw
Сборочный.cdw
Спецификация РЛ5.01.01.00.spw
Стакан.cdw
Фиксатор в сборе _ РЛ5.01.09.00 ПЭ.spw
Электродвигатель в сборе с шестерней _ РЛ5.01.10.00.spw
блок колес.cdw
вал в сборе.cdw
моя кинематическая схема2.cdw
новая пружина.cdw
общий вид с коробкой1.cdw
общий вид с коробкой1.jpg
сложный вал в сборе.cdw
сложный вал.cdw
структурная схема.cdw
