Курсовая работа: Проектирование фундаментов жилого здания

СОДЕРЖАНИЕ

ВВЕДЕНИЕ............................................................................................................. 2

1. Исходные данные для проектирования.............................................................. 3
   1. Оценка инженерно-геологических условий для строительства...................... 5
2. Расчет и проектирование фундаментов мелкого заложения.............................. 8
   1. Сбор нагрузок.................................................................................................. 8
   2. Определение глубины заложения фундамента................................................ 8
   3. Определение размеров подошвы фундамента.............................................. 10
   4. Расчет осадки фундамента.............................................................................. 12
   5. Проверка прочности слабого подстилающего слоя...................................... 17
   6. Расчет ленточного фундамента на прерывистость........................................ 18
   7. Расчет по Iгруппе предельных состояний...................................................... 18
3. Расчет свайного фундамента............................................................................. 22
   1. Определение глубины заложения ростверка................................................. 22
   2. Назначение размеров свай и определение несущей способности................. 22
   3. Конструирование ростверка.......................................................................... 24
   4. Расчет свайных фундаментов по 2-ой группе предельных состояний.......... 26
   5. Подбор оборудования для погружения свай................................................ 29

4. Технико-экономическое сравнение вариантов................................................. 30

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ................................................... 32

ПРИЛОЖЕНИЕ А. Компьютерный расчет фундамента мелкого заложения..... 33

ВВЕДЕНИЕ

Курсовой проект разработан в соответствии с заданием на проектирование и представляет собой расчёт и конструирование фундамента. Проект состоит из пояснительной записки и графической части. Графическая часть разработана на одном листе формата А1. Проект включает в себя подбор для заданного здания ленточного фундамента мелкого заложения и свайного фундамента, выбор наиболее экономичного варианта фундамента, подбор арматурных каркасов. Целью курсового проекта является закрепление и углубление теоретических знаний, полученных при изучении дисциплины

1. Исходные данные для проектирования

Исходныеданныенапроектирование:

• 1. № площадки – 2;
• 2. № скважины – 1;
• 3. Тип здания – 23;
• 4. Район строительства – г. Орёл;
• 5. Расстояние между стенами (В) – 24 × 4 = 96 м.
• 6. Пролет здания (L) – 6, 3, 9 м;
• 7. Высота этажа – 2,8 м;
• 8. Количество этажей – 9;
• 9. Наличие и высота подвального помещения – 2,5 м;
• Нормативные нагрузки на обрез фундамента по оси А:

N_II= 710 кН/м; M_II= 38 кН∙м; Q_II= 24 кН/м.

1. Нормативные нагрузки на обрез фундамента по оси Б, В: N_II= 900 кН/м; M_II= 24 кН∙м; Q_II=0 кН/м.
2. Нормативные нагрузки на обрез фундамента по оси Г: N_II= 690 кН/м; M_II= 30 кН∙м; Q_II= 40 кН/м.

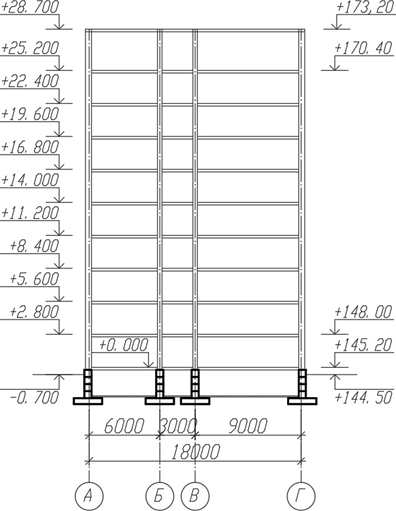

Рисунок 2 – Разрез здания

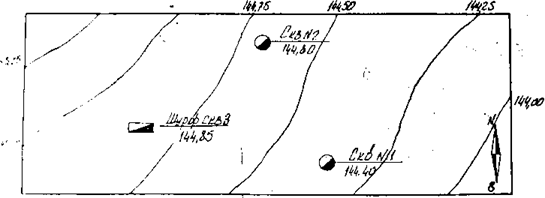

Рисунок 3 – Строительная площадка
