Задача по ТОЭ: расчет цепи синусоидального тока
Задача: Расчет электрических цепей синусоидального тока
Новинка

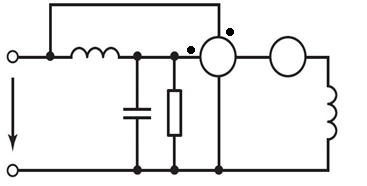

«Практическое задание № 1» (электрическая цепь, рис. 1):
![]()
1. Определить сопротивления реактивных элементов.
2. Определить мгновенное значение входного напряжения u(t).
3. Найти показания ваттметра и мощности P, Q, S.

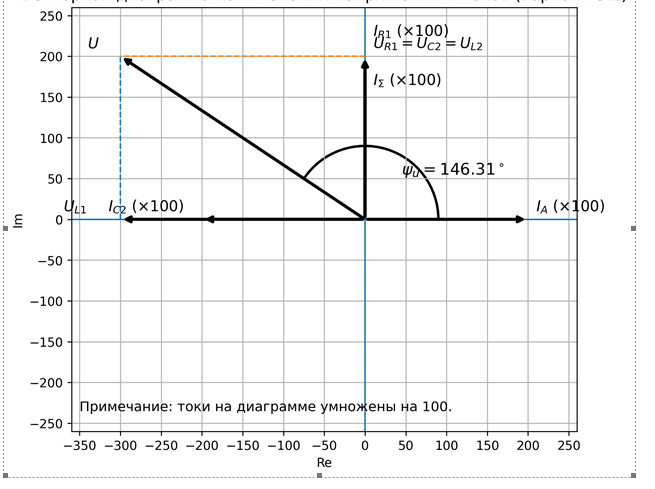

4. На основе расчетных данных построить векторную диаграмму комплексных напряжений и токов (рис. 4).
![]()
5. Построить временные зависимости напряжения и тока.
«Практическое задание № 2» (электрическая цепь, рис. 1):
![]()
1. Определить активное, реактивное и полное сопротивления цепи.
2. Определить мгновенное значение входного напряжения u(t).
3. Определить комплекс напряжения U_ab:
а) режим холостого хода;
б) рабочий режим (Rн = 150 Ом).
4. Найти значения активной, реактивной и полной мощностей, а также реактивную мощность обмена ΔQ.
5. Построить временные зависимости напряжения u(t) и тока i(t) по записанным законам изменения.Показать/скрыть дополнительное описание
1. Определить сопротивления реактивных элементов.
2. Определить мгновенное значение входного напряжения u(t).
3. Найти показания ваттметра и мощности P, Q, S.
4. На основе расчетных данных построить векторную диаграмму комплексных напряжений и токов (рис. 4).
5. Построить временные зависимости напряжения и тока. «Практическое задание № 2» (электрическая цепь, рис. 1):
1. Определить активное, реактивное и полное сопротивления цепи.
2. Определить мгновенное значение входного напряжения u(t).
3. Определить комплекс напряжения U_ab:
а) режим холостого хода;
б) рабочий режим (Rн = 150 Ом).
4. Найти значения активной, реактивной и полной мощностей, а также реактивную мощность обмена ΔQ.
5. Построить временные зависимости напряжения u(t) и тока i(t) по записанным законам изменения.Показать/скрыть дополнительное описание
Материал посвящен расчету электрических цепей синусоидального тока с использованием комплексных сопротивлений. Внутри есть определение напряжений, токов, мощностей, построение векторных диаграмм и временных зависимостей. Отдельно разобрана более сложная схема с взаимной индуктивностью и режимом нагрузки, что делает файл полезным для студентов электротехнических направлений..
