Задача: Для указанной в табл. 7 и 8 метрической резьбы:
Описание

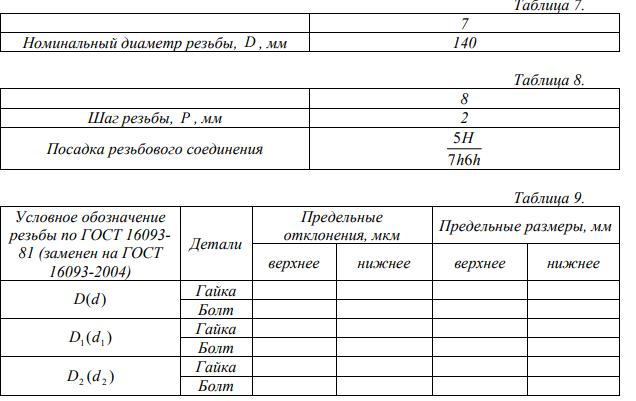

Для указанной в табл. 7 и 8 метрической резьбы: 1. Записать условное обозначение резьбы по ГОСТ 16093-81 (заменен на ГОСТ 16093-2004). 2. Изобразить графически профиль резьбы гайки и болта и, в соответствии с ГОСТ 9150-81 (заменен на ГОСТ 9150-2002), показать их числовыми значениями номинальные диаметры D(d) , ( ) D1 d1 , ( ) 2 2 D d , угол профиля () , шаг резьбы (P) , высоту исходного контура (H) , рабочую высоту профиля ( ) H1 . 3. По значениям предельных отклонений резьбы, приведенных в ГОСТ 16093-81 (заменен на ГОСТ 16093-2004), рассчитать предельные размеры диаметров гайки и болта и заполнить табл. 9.
![]()
Характеристики решённой задачи
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
409,1 Kb
Список файлов
вариант 778-14-15.pdf
