Задача: По заданным в табл.1 и 2 номинальным диаметрам и посадкам (все три примера):

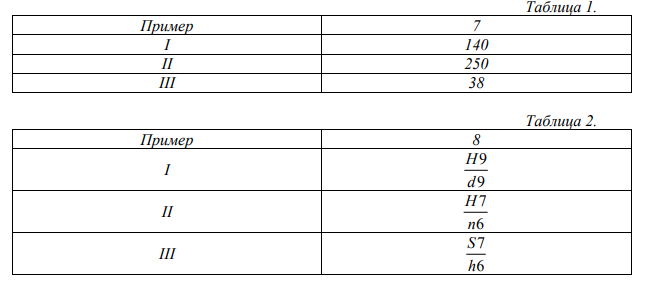

По заданным в табл.1 и 2 номинальным диаметрам и посадкам (все три примера): 1. Дать эскизы деталей сопряжения и показать на них номинальный диаметр с предельными отклонениями по ГОСТ 25347-82 и ГОСТ 25346-89. 2. Начертить схему расположения полей допусков деталей, сопрягаемых по данной посадке. На схеме: - показать номинальный диаметр сопряжения с его значением; - обозначить поля допусков и поставить предельные отклонения в мкм; - изобразить графически предельные размеры и допуски отверстия и вала, а также основные характеристики сопряжения с их значениями, которые необходимо рассчитать по предельным отклонениям; - указать предельные размеры отверстия ( Dmin , Dmax ) и вала ( d min , max d ), допуски отверстия и вала ( TD и Td ). Основные характеристики сопряжения: для посадки с зазором – предельные и средний зазоры ( Smin , max S , Sm ); для посадки с натягом – предельные и средний зазоры ( N min , N max , N m ); для переходной посадки – наибольшие натяг и зазор ( N max , max S ) и средний натяг или зазор ( N m , Sm ). Рассчитать по предельным зазорам и натягам допуск посадки ( TS или TN ) с проверкой результата по значениям допуска отверстия и вала.
