Начертательная геометрия. Задача 3. Вариант 12. Двугранный угол
Описание
Задача 3. Вариант 12. Двугранный угол.

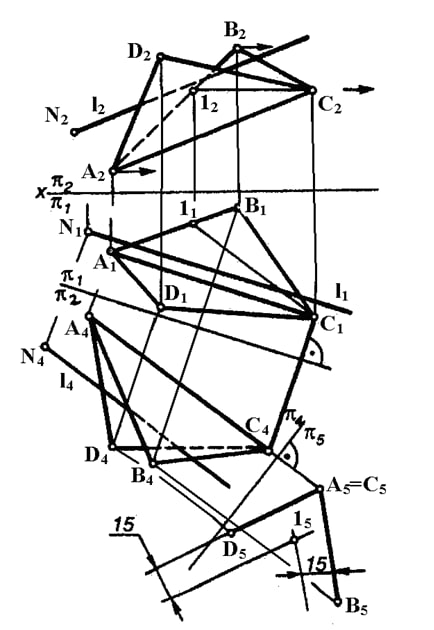

Построить фронтальную и горизонтальную проекции треугольников ABC и ACD и определить величину двугранного угла при ребре AC. Построить проекции отрезка прямой линии, удаленной от плоскостей треугольников на расстоянии 15 мм. Данные к задаче приведены в таблице
Данные к задачам 3 (координаты в мм)
Вот само задание
![]()
Чертёж в электронном виде и алгоритм решения! То есть ну вообще будет просто разобраться.
Показать/скрыть дополнительное описание
Построить фронтальную и горизонтальную проекции треугольников ABC и ACD и определить величину двугранного угла при ребре AC. Построить проекции отрезка прямой линии, удаленной от плоскостей треугольников на расстоянии 15 мм. Данные к задаче приведены в таблице
| Вариант | A | B | C | D | ||||||||
| x | y | z | x | y | z | x | y | z | x | y | z | |
| 12 | 55 | 30 | 64 | 6 | 54 | 18 | 84 | 24 | 6 | 84 | 71 | 59 |
Вот само задание
Чертёж в электронном виде и алгоритм решения! То есть ну вообще будет просто разобраться.
Показать/скрыть дополнительное описание
Начертательная геометрия. Задача 3. Вариант 12. Двугранный угол.
Характеристики решённой задачи
Предмет
Учебное заведение
МГТУСеместр
Номер задания
Вариант
Теги
Просмотров
19
Качество
Идеальное компьютерное
Размер
59,18 Kb
Список файлов
лист 2.cdw
Алгоритм решения.docx
лист 2.pdf
