Вопросы/задания: Рубежный контроль №3 (Вопросы для подготовки + решенный билет)
Описание
Для всех факультетов (кроме ИУ, РК6, МТ9)
Вопросы для подготовки
- Какой способ задания поверхности называется кинематическим.
- Что называется определителем поверхности
- Из каких частей состоит определитель поверхности.
- Какие сведения содержит геометрическая часть определителя поверхности.
- Какие сведения содержит алгоритмическая часть определителя поверхности.
- Какая поверхность называется линейчатой.
- Какая поверхность называется поверхностью вращения.
- Что называется параллелью и меридианом поверхности вращения.
- Что называется экватором и горлом поверхности вращения.
- Какие поверхности образуются при вращении прямой линии.
- Какие поверхности образуются при вращении окружности.
- Какое перемещение называется винтовым.
- Какие поверхности называются геликоидами.
- Какой геликоид называется прямым, а какой косым.
- Какой геликоид называется открытым, а какой закрытым.
- Какая поверхность называется трубчатой, а какая циклической.
- Признак принадлежности точки поверхности.
- Как на чертеже задать точку, принадлежащую поверхности.
- Как на чертеже найти недостающую проекцию точки, принадлежащей поверхности.
- Признак принадлежности точки поверхности.
- Простейшие линии на поверхности цилиндра, конуса. сферы и тора.
- По каким линиям плоскость может пересечь цилиндрическую поверхность вращения.
- В каком случае плоскость пересекает цилиндрическую поверхность вращения по эллипсу.
- По каким линиям плоскость может пересечь коническую поверхность вращения.
- В каком случае плоскость пересекает коническую поверхность вращения по образующим.
- В каком случае плоскость пересекает коническую поверхность вращения по окружности.
- В каком случае плоскость пересекает коническую поверхность вращения по эллипсу.
- В каком случае плоскость пересекает коническую поверхность вращения по параболе.
- В каком случае плоскость пересекает коническую поверхность вращения по гиперболе.
- По каким линиям плоскость пересекает сферу.
- Какие плоскости пересекают открытый тор по окружности.
- Что называется линией пересечения двух поверхностей.
- Из каких точек состоит линия пересечения двух поверхностей.
- Общий алгоритм построения точек, принадлежащих линии пересечения двух поверхностей.
- Построение линиии пересечения двух поверхностей, одна из которых занимает проецирующее положение.
- В каком случае при построении линии пересечения двух поверхностей используют вспомогательные плоскости.
- В каком случае при построении линии пересечения двух поверхностей используют вспомогательные сферы с постоянным центром (концентрические сферы).
- В каком случае при построении линии пересечения двух поверхностей используют вспомогательные сферы с переменным центром (эксцентрические сферы).
- В каких пределах выбираютрадиусы вспомогательных сфер при применении способа концентрических сфер.
- Алгоритм нахождения точек, принадлежащих линии пересечения поверхностей при использовании способа эксцентрических секущих сфер.
- Какие точки линии пересечения поверхностей относятся к особенным (характерным) точкам.
- По каким линиям пересечкаются соосные поверхности вращения.
- По каким линиям пересекаются цилиндрические поверхности с параллельными образующими.
- По каким линиям пересекаются конические поверхности с общей вершиной.
- Формулировка теоремы Монжа.
- Что называется точкой пересечения линии и поверхности.
- Алгоритм решения задачи на построение проекции точки пересечения линии и поверхности в случае проецирующего положения одной из фигур.
- Общий алгоритм построенияточек пересечения линии и поверхности, когда ни одна из фигур не занимает проецирующего положения.
- Алгоритм нахождения точек пересечения прямой со сферой.
- В какую плоскость следует заключить прямую для нахождения точек пересечения ее с цилиндрической поверхностью общего положения.
- В какую плоскость следует заключить прямую для нахождения точек пересечения ее с конической поверхностью.
- Какая прямая называется касательной к кривой линии.
- Какая прямая называется касательной к поверхности.
- Как построить касательную к произвольному меридиану поверхности вращения в заданной точке.
- Какая плоскость называется касательной к поверхности.
- Каким может быть взаимное положение касательной плоскости и поверхности.
- Как на чертеже построить проекции касательной плоскости.
- Что называется нормалью к поверхности.
- Какова последовательность построения нормали к поверхности.
- Как построить проекции нормали в заданной точке на поверхности вращения без построения касательной плоскости.
Характеристики вопросов/заданий
Предмет
Учебное заведение
Семестр
Просмотров
224
Скачиваний
18
Размер
411,4 Kb
Список файлов
- Рубежный контроль №3 (Вопросы для подготовки + решенный билет)
- Вопросы.docx 15,02 Kb
- Для факультета ИУ1, 2, 4.jpg 185,85 Kb
- Для факультетов ИУ3, ИУ5, ИУ6, РК6, МТ9.jpg 183,28 Kb

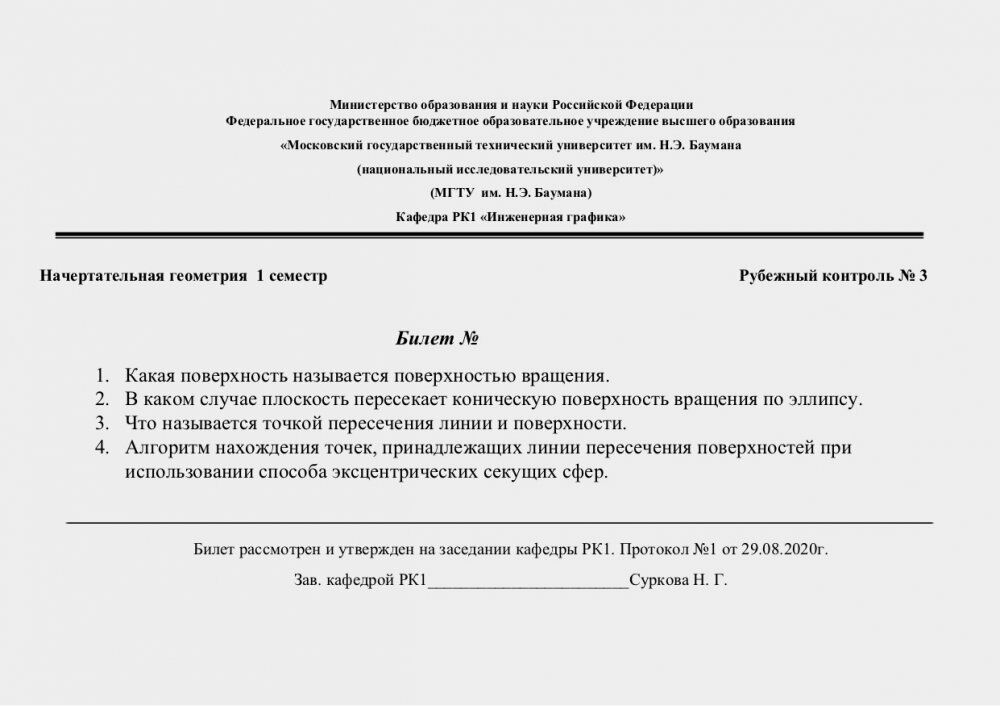

- Пример билета.jpg 142,83 Kb
