ДЗ: 5 Задач вариант 11

Нужна только одна задача из всех? - Нажимай на ссылку

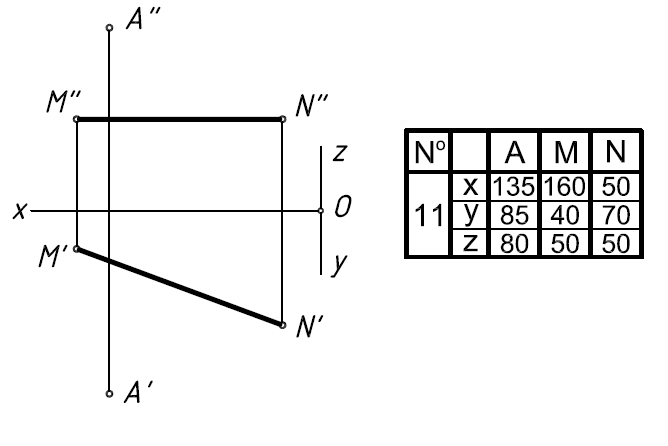

• Задача 1. Построить проекции равностороннего треугольника АВС со стороной ВС на прямой MN. Определить углы наклона высоты и плоскости треугольника к плоскостям проекций.

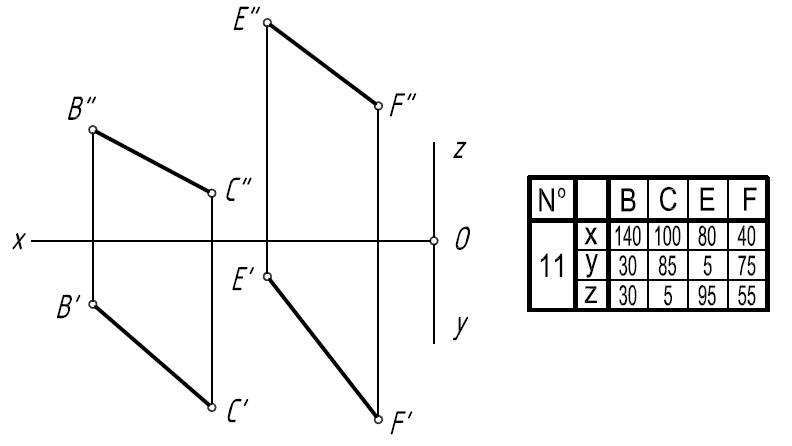

• Задача 2. Построить проекции пирамиды SABC при условии, что её высота равна 80 мм, а вершина S принадлежит прямой ЕР. Решить без преобразования чертежа.

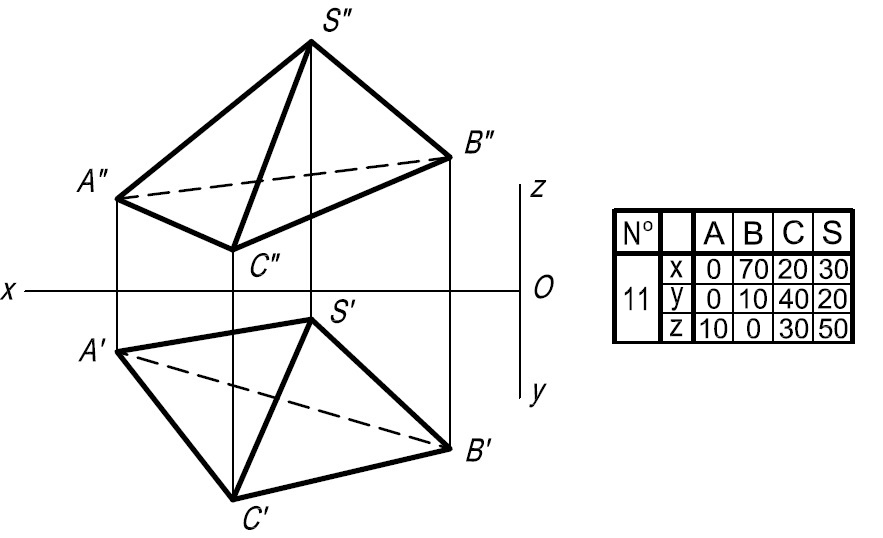

• Задача 3. Дана пирамида SABC. Определить, применяя способы преобразования чертежа:

1. Высоту пирамиды;
2. Угол между гранью SAB и основанием АВС;
З. Истинный вид основания АВС;
4. Угол между ребром SA и основанием АВС.
Указание. При решении задач 1 и 2 применить способ замены плоскостей проекций; при решении задач З и 4 применить способ вращения вокруг прямой уровня.

• Задача 4. Построить проекции линий пересечения заданных поверхностей.
• Задача 5.

1. Построить проекции точек пересечения прямой АВ с заданными поверхностями.
2. Построить проекции касательной плоскости и нормали к поверхности в одной из точек пересечения.
