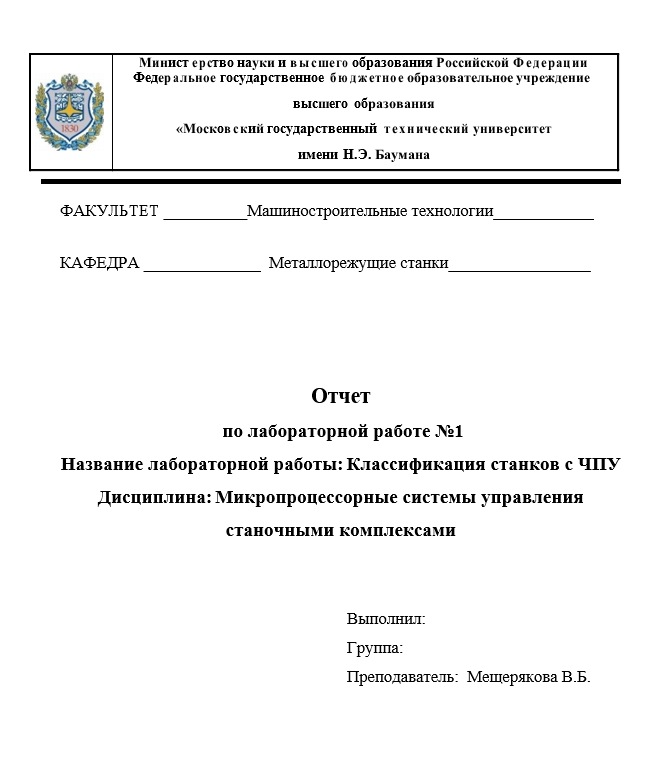

Лабораторная работа: Отчет по ЛР №1 - Классификация станков с ЧПУ
Описание

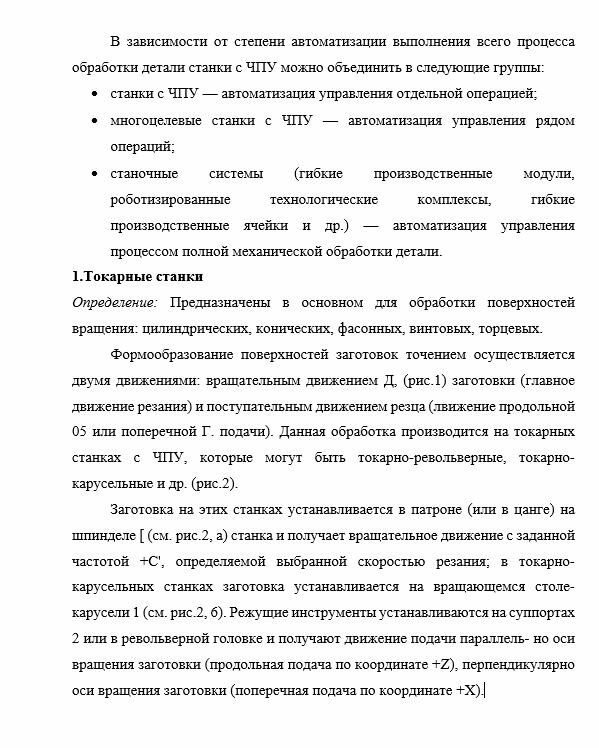

В зависимости от степени автоматизации выполнения всего процесса обработки детали станки с ЧПУ можно объединить в следующие группы:
- станки с ЧПУ — автоматизация управления отдельной операцией;
- многоцелевые станки с ЧПУ — автоматизация управления рядом операций;
- станочные системы (гибкие производственные модули, роботизированные технологические комплексы, гибкие производственные ячейки и др.) — автоматизация управления процессом полной механической обработки детали.
1.Токарные станки
Определение: Предназначены в основном для обработки поверхностей вращения: цилиндрических, конических, фасонных, винтовых, торцевых.

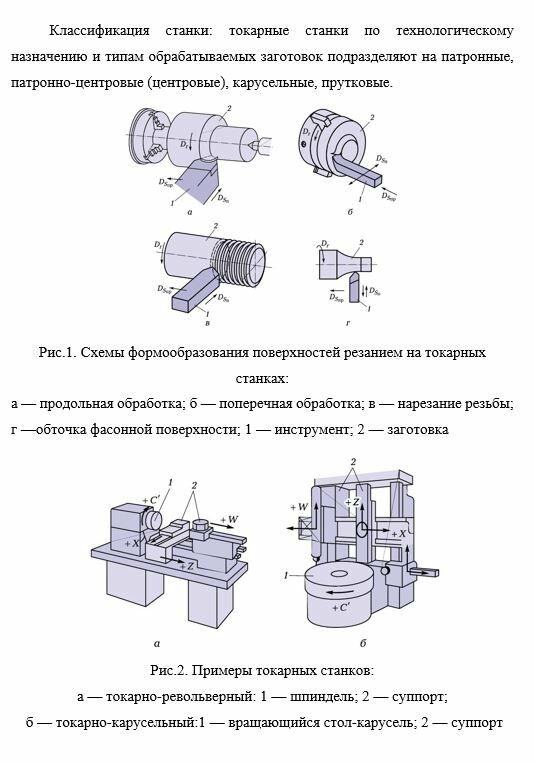

Формообразование поверхностей заготовок точением осуществляется двумя движениями: вращательным движением Д, (рис.1) заготовки (главное движение резания) и поступательным движением резца (лвижение продольной 05 или поперечной Г. подачи). Данная обработка производится на токарных станках с ЧПУ, которые могут быть токарно-револьверные, токарно-карусельные и др. (рис.2).
Заготовка на этих станках устанавливается в патроне (или в цанге) на шпинделе [ (см. рис.2, а) станка и получает вращательное движение с заданной частотой +С', определяемой выбранной скоростью резания; в токарно-карусельных станках заготовка устанавливается на вращающемся столе-карусели 1 (см. рис.2, 6). Режущие инструменты устанавливаются на суппортах 2 или в револьверной головке и получают движение подачи параллель- но оси вращения заготовки (продольная подача по координате +Z), перпендикулярно оси вращения заготовки (поперечная подача по координате +Х).
Патронные станки служат для обработки заготовок типа зубчатых колес, фланцев, шкивов. Обрабатываются как наружные, таки внутренние поверхности.
Центровые станки служат для обработки заготовок типа валовс прямолинейными и криволинейными контурами. Обрабатываютсятолько наружные поверхности заготовок. Для поддержания правогоконца изготавливаемого вала и снижения его прогиба на станке применяется задняя бабка, а при значительной длине применяется люнет.
Токарно-карусельные станки (см. рис.2, б) предназначены для обработки крупных тяжелых заготовок, у которых отношениедлины (высоты) заготовки к диаметру составляет 0,3…0,5. Это заготовки рабочих колес водяных и газовых турбин, зубчатых колес,маховиков. Особенностью станков является наличие вращающегося стола-карусели 1 с вертикальной осью вращения и с закрепленной на ней заготовкой. В прутковых токарных станках с ЧПУ в качестве заготовкиприменяются прутки длиной порядка 3 м.
В составе токарной группы станков с ЧПУ можно выделить следующие подгруппы.
