Вопросы/задания к заданиям: Средства автоматизации

Общее задание

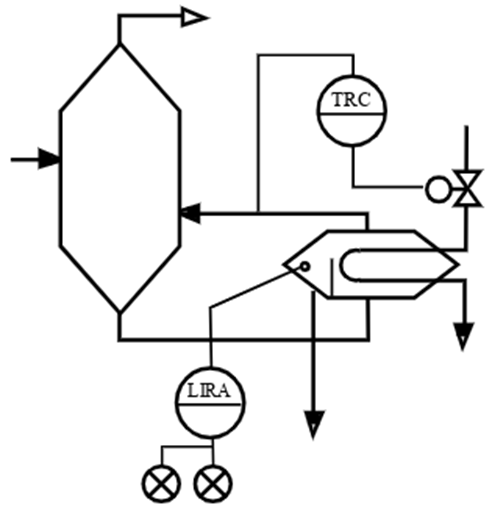

По заданной упрощенной функциональной схеме автоматизации определить (прочитать) какие параметры и какие функции в отношении их выполняет АСР, выбрать средства автоматизации с учетом указанных технологических параметров. Результаты оформляются в виде расчетно-графической работы на листах формата А4, включающей чертеж схемы, спецификацию и краткое описание выбранных приборов.

Пример: обозначение прибора ТIC – это контур регулирования температуры (линия ввязывает прибор с исполнительным устройством) Т- температура, I – показания (контроль), С – регулирование. Т.о. и как правило: первичный преобразователь температуры (установлен по месту), регулирование и контроль параметра осуществляется с АРМ оператора. Далее у вас даны значения (40°С) – в качестве средства измерения температуры можно выбрать термопреобразователь сопротивления гр. 50М (н-р. ТСМУ Метран 251 с диапазоном измерения -50-+100 °С и выходным сигналом 4-20мА).

Общие сведения: Выбирать только датчик. У всех цепь прохождения информации датчик-УСО-ПЛК. Для выбора датчика используем каталоги. Смотрите ресурс, там приведена ссылка.

Вариант выбирать путем суммирования двух последних цифр № зачетной книжки: н-р. №ХХХ19=1+9=10 – вариант 10; №ХХХ01=1+0=1 – вариант 1;

Исключения №ХХХХ00=10+10=20; № ХХХХ09 (или 90)=9+10=19

Таким образом в отчет включить:

1. Рисунок, согласно варианту
2. Расшифровка обозначений (имеем в виду, что функции, обозначенные в кружочке, выполняет компьютер!)
3. Спецификация на выбранные приборы, в виде:

Вариант 6

D_у - диаметр трубопровода для подбора клапанов и диафрагм;

Т = 350 ± 8°С,

L = 1,5±0,4 м,

L_min = 40 %L,

L_max = 70 %L,

D_у = 100 мм,

Р = 0,3 МПа
