Готовое домашнее задание по метрологии МГТУ Сборочная размерная цепь

Полное домашнее задание 1 по метрологии. Само условие задания ниже. Кроме того, в описании прикреплен фрагмент файла.


Для эскиза, представленного на рис. 1 выполнить следующие задачи:

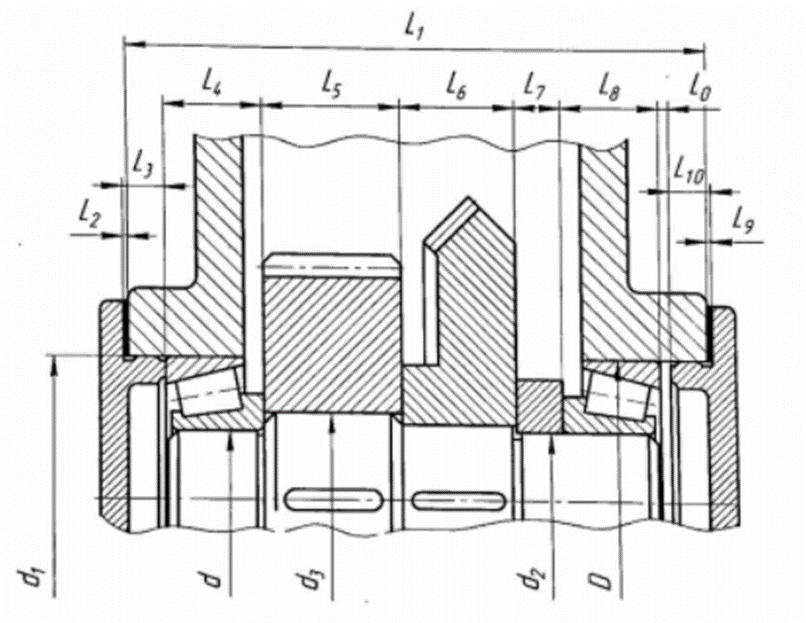

Рисунок 1 – Эскиз задания

1. Выбрать посадки для соединений:
   • Внутреннего кольца подшипника с валом
   • наружного кольца подшипника с корпусом
   • крышки с корпусом
   • распорной втулки с валом
   • зубчатого колеса с валом
2. Построить схемы расположения полей допусков для выбранных посадок

по d, D, d₁, d₂, d₃.

1. Рассчитать числовые характеристики выбранных посадок и указать их

величины на схемах расположения полей допусков.

4) На выданном эскизе задания для всех указанных на сборке соединений

проставить условные обозначения посадок.

5) Начертить эскизы следующих деталей: вала, корпуса, распорной втулки,

крышки и зубчатого колеса. Указать на них размеры с условным

обозначением полей допусков и с соответствующими им предельными

отклонениями. На эскизах вала и корпуса указать допуски формы и

параметров шероховатости поверхностей, сопрягаемых с подшипниками

качения.

6) Выбрать средства контроля деталей соединения по d₂.

Дано: Класс точности подшипника: 0

Номер подшипника: 2007111А

Расчетная радиальная реакция опоры: F_r=10000 H

Осевая нагрузка на опору: F_a=4000 H

Перегрузка до 300%

Форма вала: полый

Номинальные размеры, мм: d₁=D, d₂=d, d₃=d+10

Натяги в сопряжении вал – зубчатое колесо (по d3):

наибольший – 90 мкм;

наименьший – 35 мкм.
