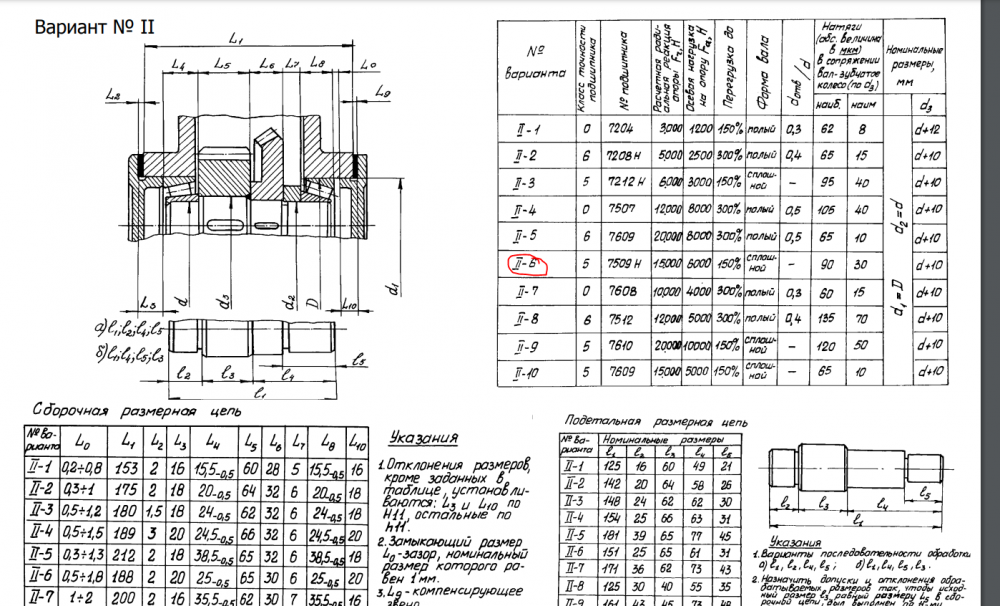

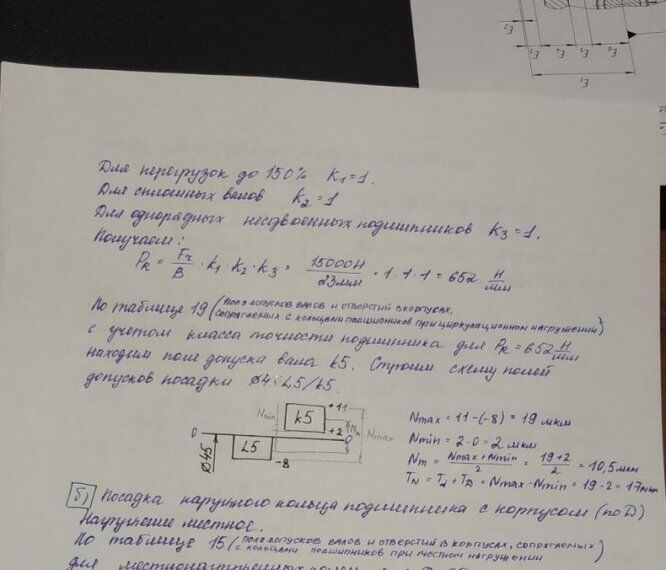

Вариант 6 – ДЗ №1 – Эскиз №2 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:
Пример решения

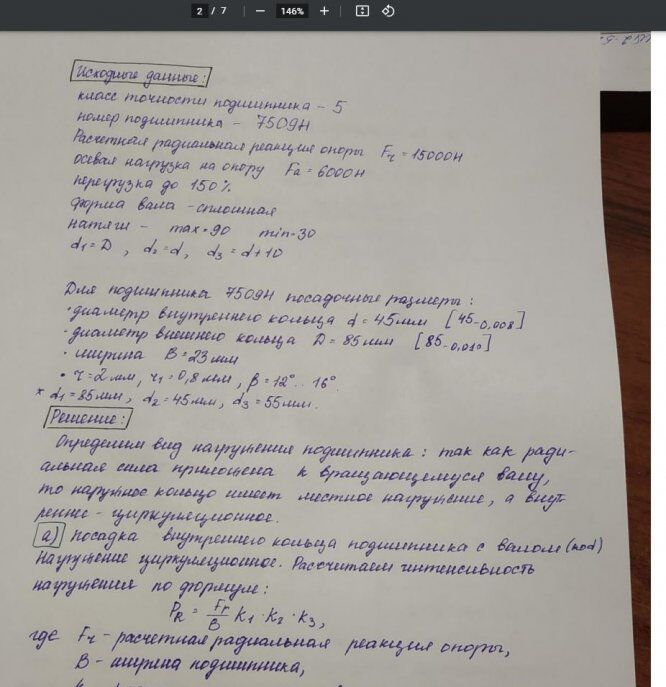

Дано:Класс точности подшипника: 5
Номер подшипника:7509H
Расчетная радиальная реакция опоры: Fr=15000 H
Осевая нагрузка на опору: Fa=6000 H
Перегрузка до 150%
Вал не имеет уступа, сплошной . Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус.
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 90 мкм
наименьший – 30 мкм
