ДЗ 1: Сборочная размерная цепь вариант 1
-66%
Описание
Вариант 1 – ДЗ №1 – Эскиз №3 - Сборочная размерная цепь
Зачтено на максимальный балл 💥 💥 💥
Спасибо за покупку 🥰🥰 🥰

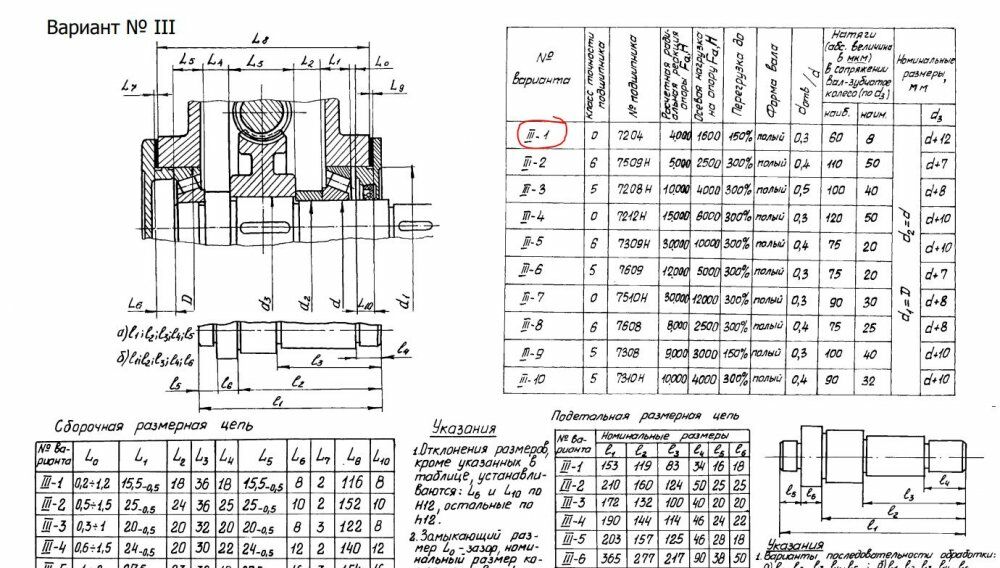

Условие:

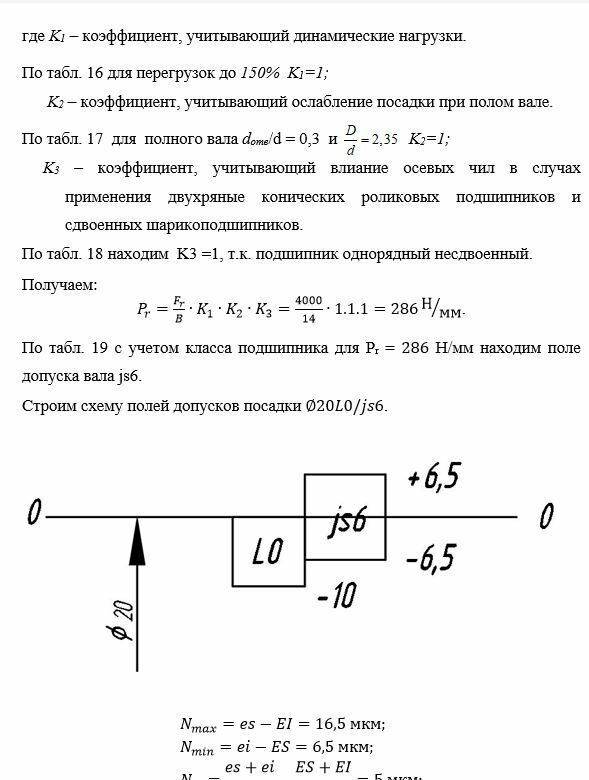

Пример решения

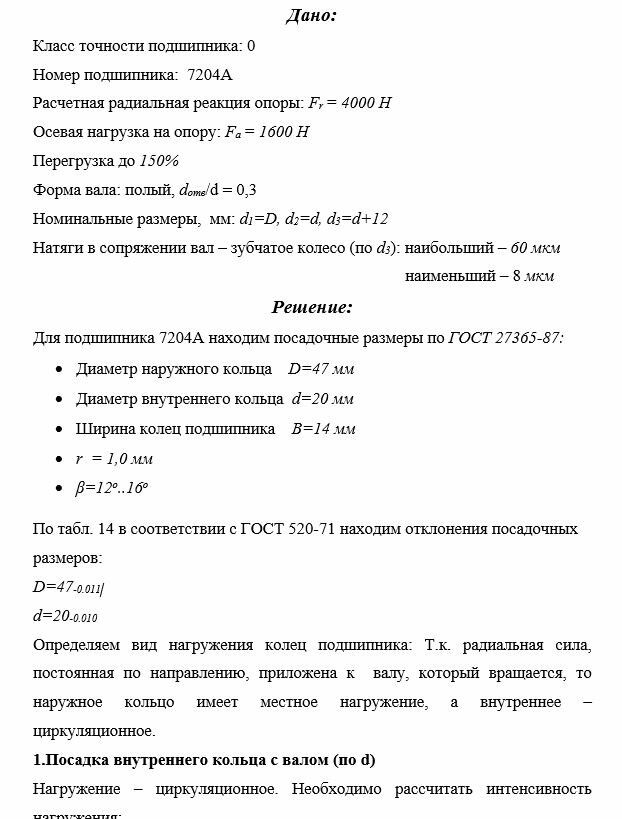

Дано:
Класс точности подшипника: 0
Номер подшипника: 7204А
Расчетная радиальная реакция опоры: Fr = 4000 H
Осевая нагрузка на опору: Fa = 1600 H
Перегрузка до 150%
Форма вала: полый, dотв/d = 0,3
Номинальные размеры, мм: d1=D, d2=d, d3=d+12
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 60 мкм
наименьший – 8 мкм
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Теги
Просмотров
944
Качество
Идеальное компьютерное
Размер
448,7 Kb
Список файлов
Вариант 1 - Домашнее задание №1 - Эскиз 3.docx
