Для студентов МГТУ им. Н.Э.Баумана по предмету Метрология, стандартизация и сертификация (МСиС)Допуски и посадкиДопуски и посадки
5,00512
2022-03-282024-09-03СтудИзба
ДЗ 1: Допуски и посадки вариант 9
-66%
Описание

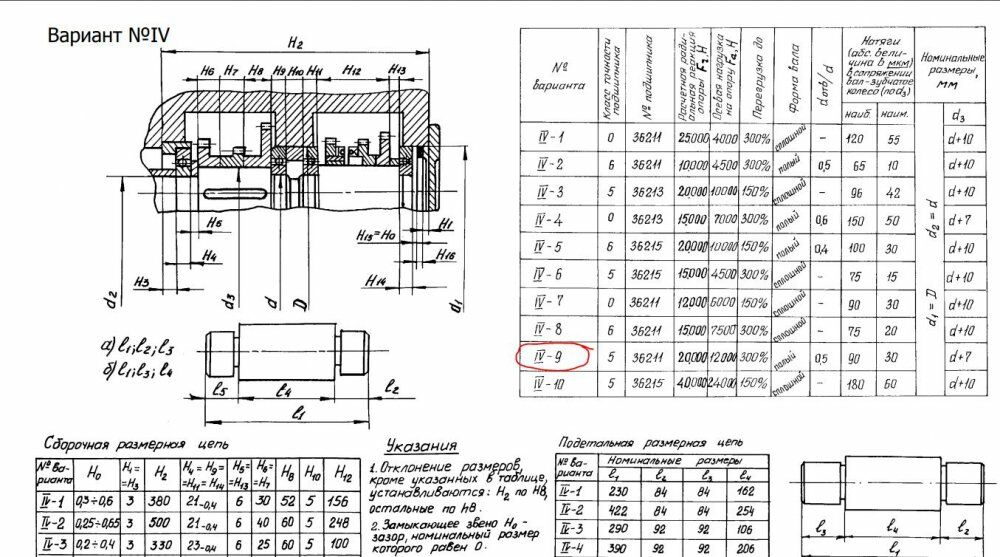

Вариант 9 – ДЗ №1 – Эскиз №4 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:

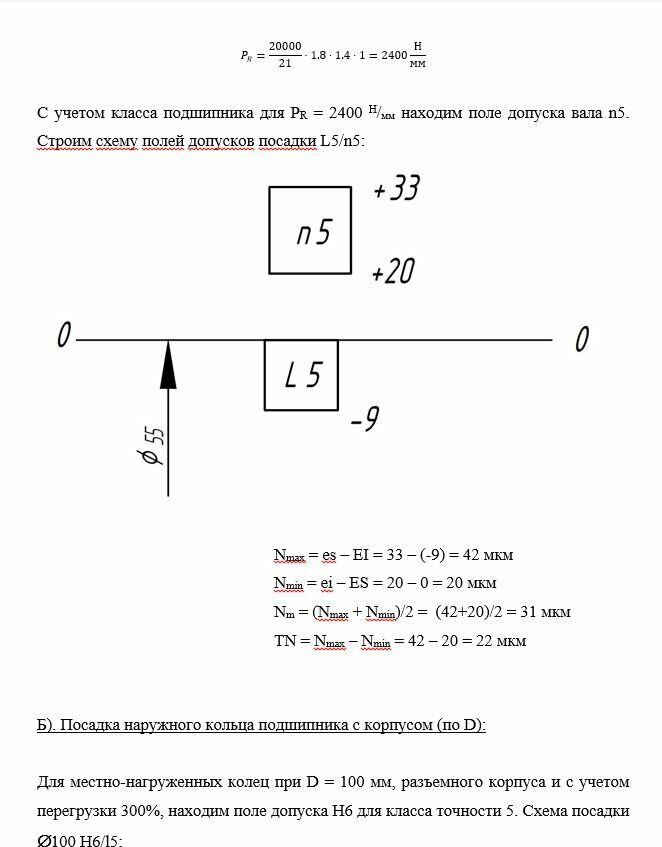

Пример решения

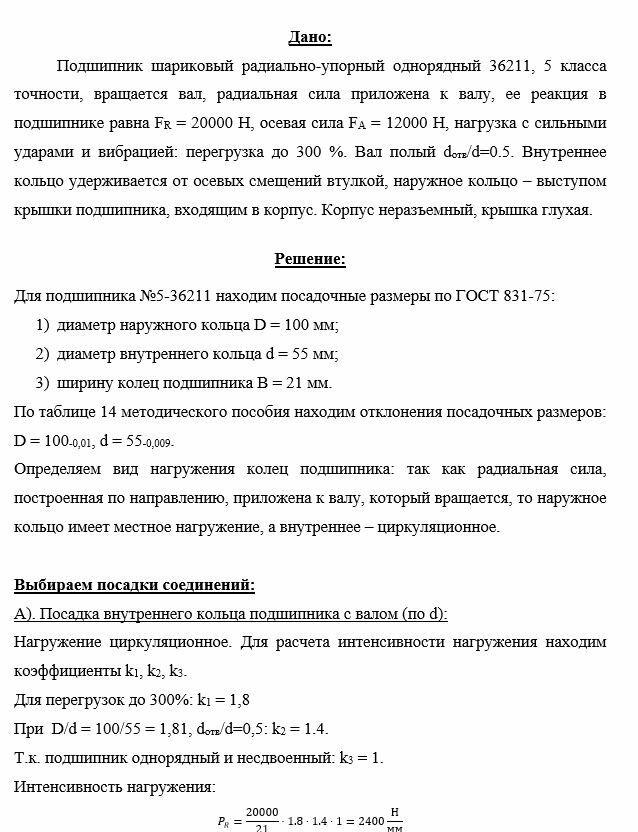

Дано:
Подшипник шариковый радиально-упорный однорядный 36211, 5 класса точности, вращается вал, радиальная сила приложена к валу, ее реакция в подшипнике равна FR = 20000 Н, осевая сила FA = 12000 Н, нагрузка с сильными ударами и вибрацией: перегрузка до 300 %. Вал полый dотв/d=0.5. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки подшипника, входящим в корпус. Корпус неразъемный, крышка глухая.
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
752
Качество
Идеальное компьютерное
Размер
1,48 Mb
Список файлов
Вариант 9 - ДЗ №1 - Эскиз 4.docx
Вариант 9 -.pdf
Drawing1-Model.pdf
