ДЗ 1: Допуски и посадки вариант 7
-66%
Описание

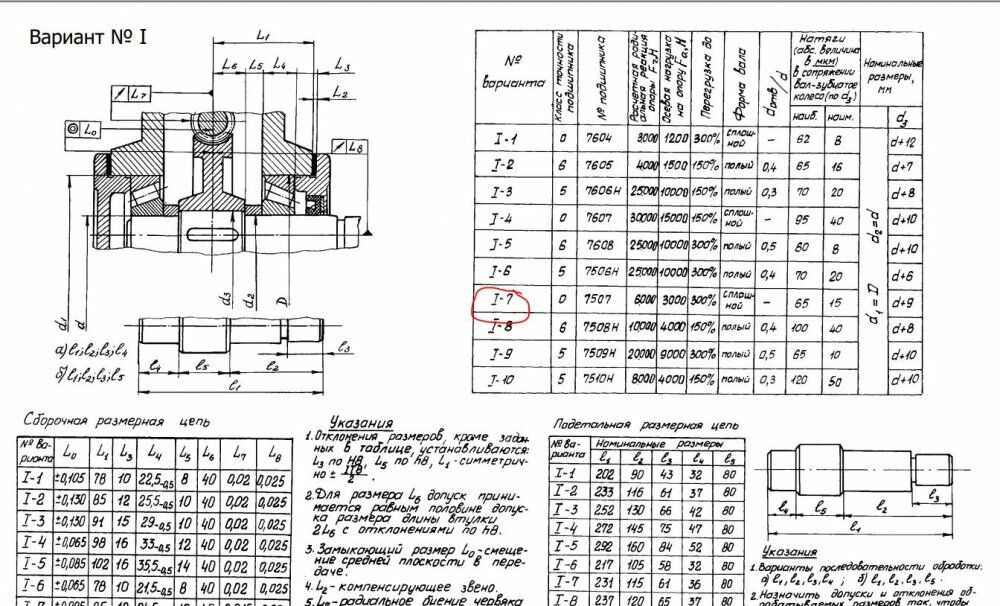

Вариант 7 – ДЗ №1 – Эскиз №1 - Сборочная размерная цепь
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:
Пример решения

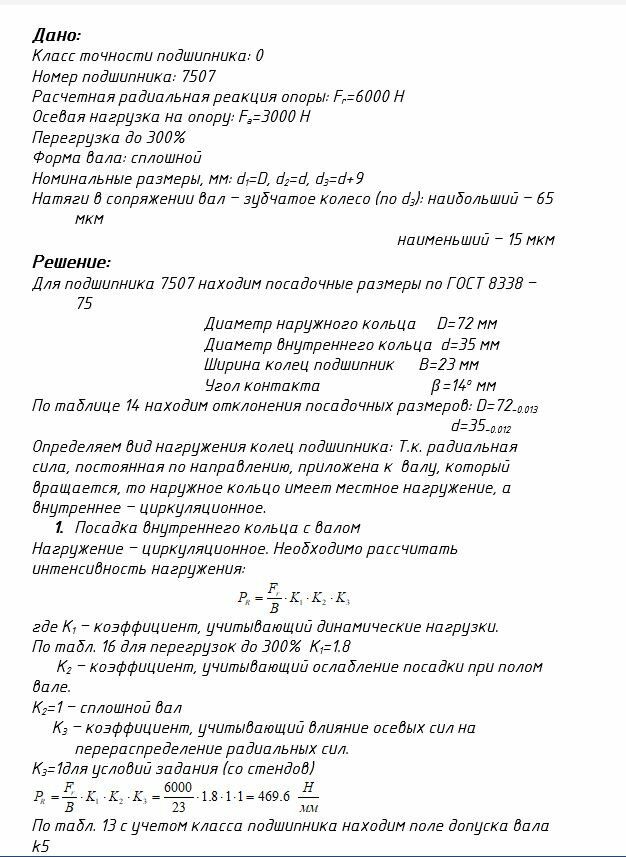

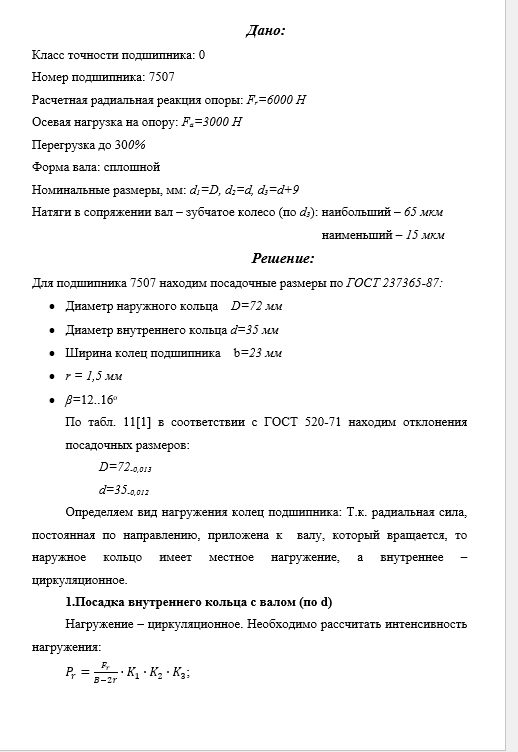

Дано:Класс точности подшипника: 0
Номер подшипника: 7507
Расчетная радиальная реакция опоры: Fr=6000 H
Осевая нагрузка на опору: Fa=3000 H
Перегрузка до 300%
Форма вала: сплошной
Номинальные размеры, мм: d1=D, d2=d, d3=d+9
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм
наименьший – 15 мкм
