​​​Вариант 2 - Эскиз 5

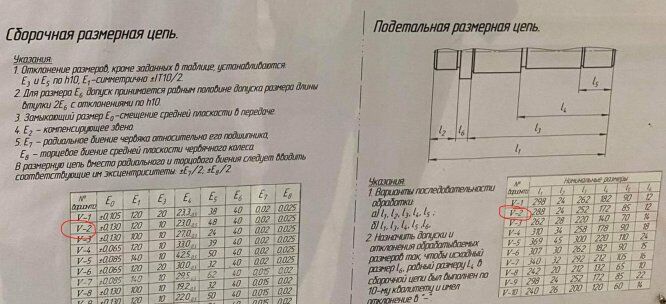

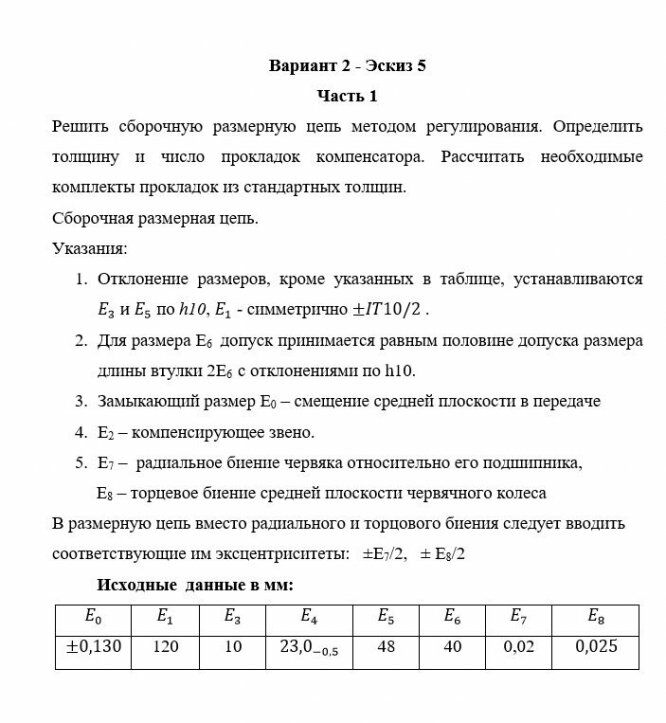

Часть 1

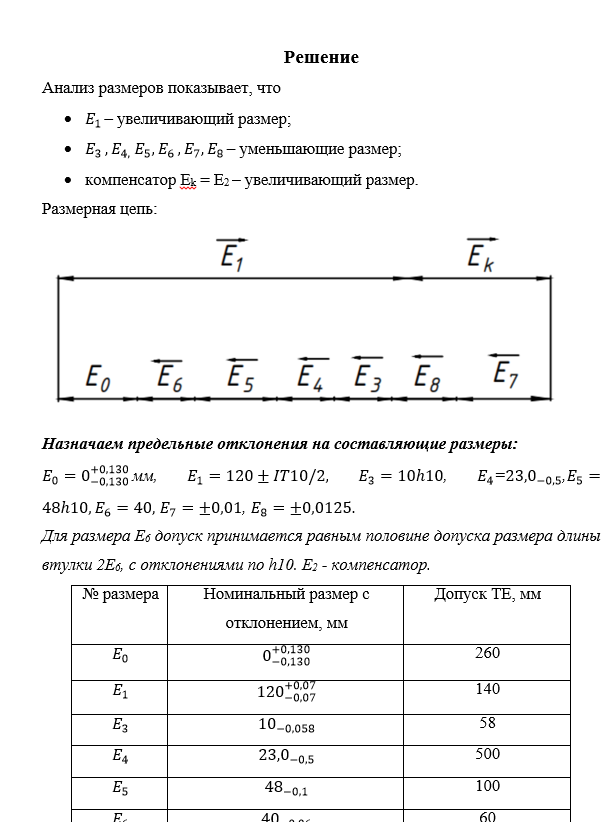

Решить сборочную размерную цепь методом регулирования. Определить толщину и число прокладок компенсатора. Рассчитать необходимые комплекты прокладок из стандартных толщин.
Сборочная размерная цепь.
Указания:
  1. Отклонение размеров, кроме указанных в таблице, устанавливаются   по h10,   - симметрично   .
  2. Для размера E допуск принимается равным половине допуска размера длины втулки 2E6  с отклонениями по h10.
  3. Замыкающий размер E0 – смещение средней плоскости в передаче
  4. E2 – компенсирующее звено.
  5. E7 –  радиальное биение червяка относительно его подшипника,
          E8 – торцевое биение средней плоскости червячного колеса
В размерную цепь вместо радиального и торцового биения следует вводить соответствующие им эксцентриситеты:   ±E7/2,   ± E8/2
